Quels sont les principaux avantages des roulements à billes à quatre points de contact dans les machines modernes

Résumé de l'article : Roulements à billes à quatre points de contactsont des composants essentiels dans les systèmes mécaniques exigeants en raison de leur géométrie porteuse unique, de leur conception compacte et de leur capacité à supporter des charges axiales dans les deux directions. Cet article explore leur conception, leurs avantages mécaniques, leurs applications clés, leurs avantages comparatifs par rapport aux alternatives et leurs conseils de maintenance, fournissant ainsi un guide complet pour les ingénieurs, les concepteurs et les professionnels de l'approvisionnement.

Les références pour les détails techniques sont tirées de spécialistes des roulements de l'industrie (par exemple, NSK, SKF, RKB) pour garantir l'exactitude des faits et les meilleures pratiques.

Table des matières

• Définition et ce qui les rend uniques
• Conception technique et mécanique
• Avantages clés
• Applications industrielles
• Tableau de comparaison des spécifications
• Maintenance et meilleures pratiques
• FAQ
• Conclusion

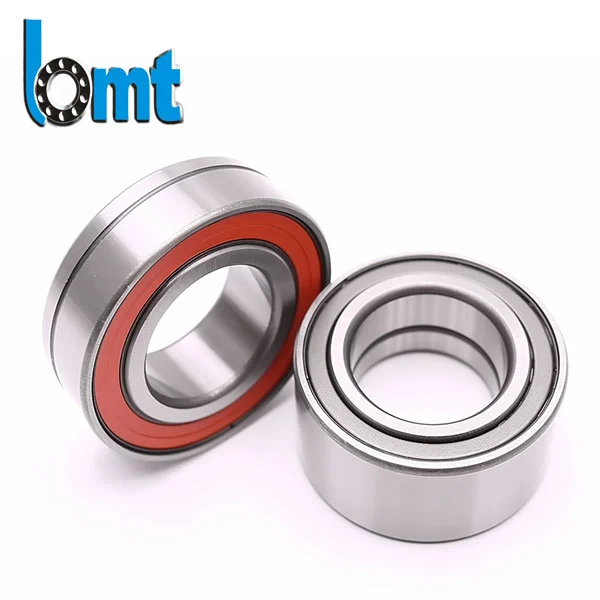

Définition : Roulements à billes à quatre points de contact

Roulements à billes à quatre points de contactsont une classe deroulements à billes à contact oblique radiaux à une rangéeavec des chemins de roulement spécialisés qui permettent à chaque bille d'entrer simultanément en contact avec les bagues intérieure et extérieure en quatre points sous charge radiale.

Contrairement aux roulements à gorge profonde standard ou aux roulements à double rangée, ces roulements :

• Peut supporter des charges axiales dans les deux sens.
• Accepte les charges combinées (axiales + radiales) dans des espaces compacts.
• Fournit une rigidité élevée grâce à la géométrie de contact unique.

Conception technique et mécanique

La géométrie de leurs chemins de roulement et la configuration des billes sont au cœur des roulements à quatre points de contact :

• Bague intérieure fendue :Permet un plus grand nombre de balles et une structure séparable.
• Angle de contact :Généralement autour de 35°, ce qui améliore la capacité de charge axiale.
• Forme du chemin de roulement :Les chemins de roulement en forme de pêche ou en arc gothique créent quatre points de charge distincts sous charge radiale.

Les quatre points de contact entre les billes et les bagues assurent une répartition équilibrée des forces, ce qui rend ces roulements adaptés aux charges axiales lourdes, même dans des scénarios de poussée bidirectionnelle.

Principaux avantages des roulements à billes à quatre points de contact

Les principaux avantages suivants rendent ces roulements idéaux pour les applications industrielles modernes :

1. Manutention de charge dans les deux sens

Les roulements à contact à quatre points peuvent supporter des charges axiales dans les deux sens sans avoir besoin de roulements appariés, contrairement aux roulements à contact oblique traditionnels.

2. Empreinte axiale compacte

Comparés aux roulements à contact oblique à double rangée, ces roulements nécessitent beaucoup moins d'espace axial, un avantage majeur dans les équipements à espace limité.

3. Capacité de charge et rigidité élevées

La combinaison d'un nombre plus élevé d'éléments roulants et d'un angle de contact optimisé augmente la capacité de charge et la rigidité, améliorant ainsi la précision et la réactivité de la machine sous charge.

4. Montage et maintenance simplifiés

La conception séparable permet à la bague extérieure avec l'ensemble billes et cage d'être installée indépendamment des moitiés de bague intérieure, simplifiant ainsi l'installation et l'entretien.

5. Alternative rentable

Dans de nombreuses conceptions, un seul roulement à contact à quatre points peut remplacer deux roulements à contact oblique, réduisant ainsi le nombre de pièces et la complexité des stocks.

Où sont utilisés les roulements à billes à quatre points de contact ?

Ces roulements sont adoptés dans divers secteurs industriels en raison de leur polyvalence et de leurs performances :

• Systèmes d'automatisation et de robotique
• Moteurs électriques et équipements de production d'énergie
• Pompes, compresseurs et boîtes de vitesses
• Machinerie lourde telle que grues et engins de manutention
• Machines-outils nécessitant un support de charge axiale bidirectionnelle

Tableau de spécifications et de comparaison

Guide de maintenance et de bonnes pratiques

Pour maximiser la durée de vie, suivez ces pratiques :

• Lubrification adéquate :Une lubrification régulière à l'huile ou à la graisse adaptée aux conditions de charge et de vitesse garantit un fonctionnement fluide.
• Surveillance de la température :Évitez une exposition prolongée au-dessus des températures de fonctionnement nominales.
• Ajustement du jeu axial :Un jeu approprié évite une usure prématurée ou une surchauffe.

Foire aux questions

Q1 : En quoi les roulements à billes à quatre points de contact diffèrent-ils des roulements à billes à gorge profonde ?

R : Alors que les roulements à gorge profonde supportent des charges radiales et axiales limitées, les roulements à contact à quatre points sont spécialement conçus pour supporter des charges axiales bidirectionnelles et s'adaptent de manière compacte là où les alternatives à deux rangées seraient trop grandes.

Q2 : Qu'est-ce qu'un angle de contact typique et pourquoi est-il important ?

R : L'angle de contact typique est d'environ 35°, ce qui équilibre la capacité de charge radiale et axiale et contribue à la rigidité.

Q3 : Ces roulements peuvent-ils être utilisés à des vitesses élevées ?

R : Oui, leur conception permet des performances à grande vitesse, bien que les valeurs nominales spécifiques dépendent de la taille, de la lubrification et des conditions d'application.

Q4 : Existe-t-il des séries ou des codes standard pour nommer ces roulements ?

R : Oui, la dénomination des roulements comprend les séries de dimensions, les codes d'ouverture et les désignations de matériaux/cages, généralement standardisées entre les fabricants.

Conclusion

Les roulements à billes à quatre points de contact se distinguent comme une solution robuste, peu encombrante et polyvalente pour les machines modernes. Du support de charge axiale bidirectionnelle à l'installation simplifiée et au nombre réduit de pièces, ces roulements offrent des avantages significatifs en matière de conception et de performances pour une large gamme d'applications.

Si vous évaluez les options de roulements pour votre prochain projet de conception mécanique ou industriel, envisagez de demander des conseils d'experts sur les stratégies de sélection et de mise en œuvre des roulements.

BMTpropose des roulements à billes à quatre points de contact de haute précision conçus pour la fiabilité et les performances. Pour obtenir des recommandations personnalisées ou discuter de spécifications personnalisées,Contactez-nousaujourd'hui!
