Comment le bon boîtier à palier à semelle peut-il améliorer les performances des roulements et la fiabilité de l'équipement

Résumé de l'article : A piluleow bloc de logementest un composant mécanique essentiel qui soutient les arbres rotatifs, sécurise les roulements et aide à maintenir l'alignement des équipements industriels. Choisir le bon boîtier implique d'évaluer le matériau, le diamètre de l'arbre, la compatibilité des roulements, les dimensions de montage, les conditions de fonctionnement et les exigences de maintenance.BMTfournit des solutions de boîtiers à semelle pour les systèmes de transmission industriels, les machines agricoles, les pompes, les convoyeurs et les moteurs électriques, aidant les acheteurs à identifier les composants adaptés à leur équipement et à leurs besoins opérationnels.

Table des matières

1. Qu'est-ce qu'un boîtier à coussinets ?
2. Comment fonctionne un boîtier à coussinets ?
3. Quels matériaux et modèles sont disponibles ?
4. Où les boîtiers à coussinets sont-ils utilisés ?
5. Comment choisir le bon boîtier à coussinets ?
6. Comparaison de sélection de logements à blocs à oreiller
7. Meilleures pratiques d’installation et de maintenance
8. Problèmes courants et solutions pratiques
9. Foire aux questions
10. Conclusion : Trouvez un boîtier à coussinet approprié

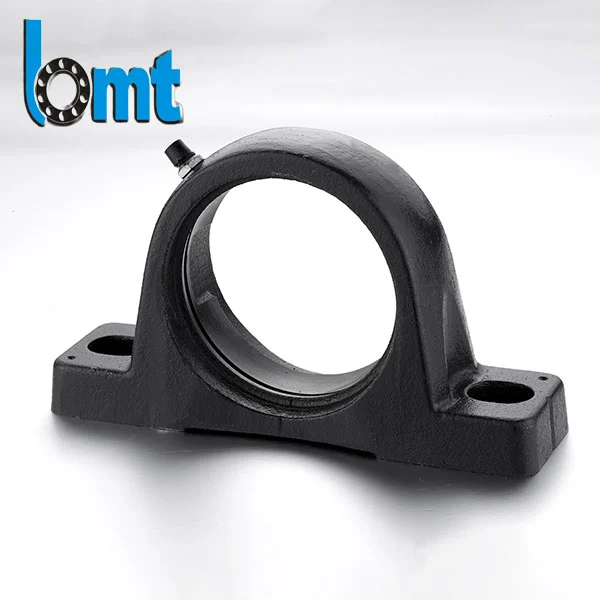

Qu'est-ce qu'un boîtier à coussinets ?

Un boîtier de bloc à semelle est un composant de support mécanique conçu pour maintenir un roulement et fixer un arbre rotatif à un châssis de machine ou à une surface de montage. Il fournit un point d'installation stable tout en aidant le roulement à maintenir sa position prévue pendant le fonctionnement. Selon la conception, l'ensemble peut également intégrer des joints, des couvercles, des dispositifs de lubrification et du matériel de montage.

Dans les applications industrielles, les termeslogement de bloc d'oreilleretunité de roulement de bloc d'oreillersont parfois utilisés de manière interchangeable. Cependant, ils ne décrivent pas toujours exactement le même produit. Un boîtier est le corps structurel, tandis qu'une unité de roulement complète comprend normalement le boîtier et un insert de roulement compatible.

La distinction est importante lors de l’achat de composants de remplacement. Les acheteurs commandant un boîtier uniquement doivent vérifier les dimensions du roulement et la disposition de montage séparément. Ceux qui recherchent un assemblage prêt à installer doivent confirmer que le roulement, le mécanisme de verrouillage et le boîtier sont compatibles.

Un carter correctement sélectionné peut contribuer à un support d'arbre fiable, à une maintenance gérable et à un fonctionnement cohérent de la machine. Il s'agit donc d'un élément important dans la conception des équipements plutôt que d'un simple support de montage.

Comment fonctionne un boîtier à coussinets ?

Le boîtier est fixé à une base rigide de la machine, tandis que le roulement installé à l'intérieur supporte l'arbre rotatif. Lorsque l'arbre tourne, le roulement s'adapte au mouvement relatif entre l'arbre et la structure fixe. Le boîtier transfère les charges de fonctionnement à la surface de montage et aide à maintenir le roulement correctement positionné.

Un ensemble de roulements à semelle typique remplit plusieurs fonctions :

• Support d'arbre :Maintient l'arbre rotatif dans sa position prévue.
• Transmission de charge :Transfère les charges supportées du roulement au châssis de la machine.
• Stabilité de montage :Fournit un point de fixation sécurisé pour l’ensemble de roulement.
• Prise en charge de l'alignement :Aide à maintenir la position de l'arbre conçue lorsque les surfaces de montage et l'installation sont correctes.
• Protection contre les contaminations :Les joints ou couvercles compatibles peuvent aider à réduire l’entrée de poussière, d’humidité et d’autres contaminants.
• Accès maintenance :Selon la conception, les raccords de lubrification et le matériel de montage accessible peuvent simplifier l'entretien.

Certains inserts de roulement ont une surface extérieure sphérique qui permet un auto-alignement limité à l'intérieur du boîtier. Cette caractéristique peut s'adapter à de petits écarts angulaires, mais elle ne doit pas être considérée comme un substitut à un alignement correct de l'arbre, à un montage approprié ou à un support structurel adéquat.

Pour plus d'informations sur les composants compatibles, explorez la gamme de produits de roulements BMT et identifiez la configuration appropriée pour votre application.

Quels matériaux et modèles sont disponibles ?

Le matériau et la construction du boîtier influencent la capacité de charge, la rigidité, la résistance à la corrosion, le poids et les exigences d'entretien. Le meilleur choix dépend de l'environnement d'exploitation et des charges transmises par l'ensemble de roulements.

1. Boîtier à bloc à oreiller en fonte

La fonte est largement utilisée dans les supports de roulements industriels généraux car elle offre une rigidité utile, de bonnes caractéristiques d'amortissement des vibrations et un équilibre pratique entre performances et coût. Il est généralement envisagé pour les convoyeurs, les équipements agricoles, les pompes, les moteurs électriques et autres machines fonctionnant dans des conditions industrielles ordinaires.

Cependant, la capacité de charge réelle dépend de la conception du boîtier, de la qualité du matériau, du choix du roulement, de la disposition de montage et des conditions de fonctionnement. Un boîtier en fonte ne doit pas être choisi uniquement en fonction du matériau.

2. Boîtier de bloc à oreiller en acier inoxydable

L'acier inoxydable peut convenir aux équipements exposés à l'humidité, à des nettoyages fréquents ou à des substances corrosives. Il est souvent envisagé pour les machines de transformation des aliments, les équipements marins et certaines applications de manipulation de produits chimiques.

Les acheteurs doivent vérifier la qualité de l'acier inoxydable et évaluer l'ensemble de l'assemblage, y compris le roulement, les joints, le lubrifiant et les fixations. La résistance à la corrosion est déterminée par les spécifications complètes du matériau et l'environnement de service, et pas simplement par la description du produit.

3. Conceptions de logements divisés et monoblocs

Les boîtiers monobloc offrent une structure relativement simple pour de nombreuses applications standard. Les boîtiers divisés ont un capuchon et une base séparés, ce qui peut rendre l'inspection et le remplacement des roulements plus pratiques lorsque la disposition de l'arbre rend le démontage difficile.

Pour les applications industrielles plus lourdes, les informations sur les produits BMT incluent les familles de boîtiers SN500, SN600 et SNL. Ces séries ont des dimensions différentes et des agencements de roulements compatibles, le modèle exact doit donc être vérifié par rapport aux spécifications de l'équipement.

Lors de l’évaluation d’un logement, tenez compte de ces détails de conception :

• Construction monobloc ou divisée.
• Dimensions de montage de la base et positions des trous de boulons.
• Dimensions du siège de roulement et compatibilité du diamètre de l'arbre.
• Dispositions pour les joints et les couvercles.
• Exigences d’accès et de service à la lubrification.
• Compatibilité avec le roulement et le manchon adaptateur spécifiés.

Où les boîtiers à coussinets sont-ils utilisés ?

Les boîtiers à palier à semelle sont utilisés partout où les arbres rotatifs nécessitent un support sécurisé et un agencement de montage pratique. Leur polyvalence les rend adaptés à une large gamme de machines industrielles et commerciales.

• Systèmes de convoyeurs :Supporter les arbres rotatifs des équipements de manutention et des ensembles de transmission associés.
• Machines agricoles :Aide à prendre en charge les composants rotatifs des équipements exposés à la poussière, aux vibrations et aux charges de travail changeantes.
• Pompes :Fournit un support de roulement pour les arrangements d'arbres compatibles dans les systèmes industriels de manipulation de fluides.
• Moteurs électriques :Soutenir les ensembles d'arbres où la configuration du boîtier sélectionnée correspond à la conception mécanique.
• Matériel de fabrication :Fournit un support de montage pour les rouleaux, les arbres de transmission et autres mécanismes rotatifs.
• Mines et machinerie lourde :Prenez en charge des agencements de roulements appropriés lorsque la résistance du boîtier, l'étanchéité et les charges nominales répondent aux exigences de l'application.

Les conditions environnementales peuvent affecter de manière significative la spécification appropriée. Les environnements très poussiéreux peuvent nécessiter une étanchéité plus efficace, tandis que les environnements humides ou corrosifs peuvent nécessiter des matériaux résistants à la corrosion appropriés. Des vibrations et des chocs élevés nécessitent également une évaluation minutieuse du roulement, du boîtier, des boulons de montage et de la structure de support.

Comment choisir le bon boîtier à coussinets ?

La sélection du bon boîtier de palier à semelle commence par les exigences de fonctionnement réelles de la machine. Un boîtier adapté à l'arbre peut toujours ne pas convenir si ses dimensions de montage, sa capacité de charge, sa disposition d'étanchéité ou sa compatibilité avec les roulements ne correspondent pas à l'application.

Étape 1 : Confirmez le diamètre de l'arbre

Identifiez le diamètre de l'arbre et l'alésage du roulement requis. Pour les roulements à alésage conique, vérifiez le manchon adaptateur et la disposition de montage appropriés. Ne présumez pas que deux boîtiers sont interchangeables simplement parce que leurs formes externes semblent similaires.

Étape 2 : Vérifier la compatibilité des roulements

Confirmez la désignation du roulement, les dimensions, les exigences de jeu interne, la méthode de verrouillage et la disposition de lubrification. Le boîtier et le roulement doivent être compatibles en tant qu’ensemble complet.

Étape 3 : Calculer les charges de fonctionnement

Évaluez les charges radiales, les charges axiales, les charges de choc, la vitesse de l'arbre et le fonctionnement. Vérifiez les valeurs nominales des roulements et les spécifications du boîtier du fabricant plutôt que de vous fier aux descriptions générales des matériaux.

Étape 4 : Évaluer l'environnement

Tenez compte de la température, de l’humidité, de la poussière, de l’exposition à l’eau, des produits chimiques et des procédures de nettoyage. Sélectionnez le matériau du boîtier et la disposition des joints en fonction de ces conditions.

Étape 5 : Vérifiez les dimensions d'installation

Comparez la longueur totale, la largeur, la hauteur, la hauteur du centre de l'arbre, l'espacement des trous de montage et la taille des boulons avec la machine existante. La compatibilité dimensionnelle est particulièrement importante lors du remplacement d’un composant abandonné ou endommagé.

Étape 6 : Envisagez la maintenance à long terme

Évaluez les intervalles de lubrification, l’accessibilité, les procédures de remplacement et la disponibilité des pièces de rechange. Un boîtier qui simplifie l'inspection et l'entretien peut réduire les efforts de maintenance tout au long de la durée de vie de l'équipement.

Comparaison de sélection de logements à blocs à oreiller

Le tableau suivant fournit une comparaison pratique des matériaux et des conceptions de logements courants. Il se veut un guide de sélection préliminaire ; le choix final doit être basé sur des spécifications de produit vérifiées.

Pour référence, la page produit publiée par BMT répertorie le SN505 avec un diamètre d'arbre de 20 mm, le SN510 avec un diamètre d'arbre de 45 mm et le SN520 avec un diamètre d'arbre de 90 mm. Ces exemples appartiennent à la série de boîtiers SN répertoriée. Consultez toujours le tableau dimensionnel complet et confirmez la combinaison de roulements requise avant de commander.

Consultez les spécifications du boîtier BMT Pillow Block pour passer en revue les modèles de boîtier répertoriés et leurs dimensions techniques correspondantes.

Meilleures pratiques d’installation et de maintenance

Une installation correcte aide le boîtier et le roulement à fonctionner comme prévu. Même un composant bien fabriqué peut subir une usure prématurée lorsque la base de montage est inégale, l'arbre est mal aligné ou la lubrification est inadéquate.

Liste de contrôle d'installation

• Inspectez le boîtier, le siège de roulement, l'arbre et la surface de montage pour déceler tout dommage ou contamination.
• Vérifiez le modèle de boîtier, la désignation du roulement, le diamètre de l'arbre et les dimensions de montage.
• Assurez-vous que la surface de montage est suffisamment plate, rigide et propre.
• Positionnez soigneusement le boîtier et alignez l'arbre avec l'équipement connecté.
• Serrez les fixations de montage au couple spécifié en suivant la séquence recommandée.
• Installez le roulement et les composants de verrouillage conformément aux instructions du fabricant.
• Appliquer le lubrifiant spécifié et vérifier que les joints et les couvercles sont correctement installés.
• Faites tourner l'arbre manuellement lorsque cela est sûr et pratique, puis effectuez un test de fonctionnement contrôlé.

Entretien courant

Lors des inspections programmées, surveillez les bruits inhabituels, les vibrations, les changements de température, l'état du lubrifiant, les fixations desserrées et la contamination visible. Établissez des intervalles de maintenance en fonction de la vitesse de fonctionnement, de la charge, de l'environnement et des recommandations du fabricant.

Une lubrification excessive peut également créer des problèmes, notamment un excès de chaleur dans certaines conditions de fonctionnement. Utilisez le type et la quantité de lubrifiant recommandés au lieu d'appliquer de la graisse sans discernement.

Problèmes courants et solutions pratiques

La reconnaissance des signes avant-coureurs aide les équipes de maintenance à enquêter sur les problèmes de roulements et de boîtiers avant qu'ils n'entraînent des temps d'arrêt prolongés.

• Vibrations excessives :Vérifiez l'alignement de l'arbre, la rigidité du montage, la sécurité des fixations, l'état des roulements et l'équilibre de la machine.
• Température de fonctionnement anormale :Étudiez la lubrification, la charge des roulements, la friction des joints, l’alignement et la vitesse de fonctionnement.
• Usure prématurée des roulements :Examinez le contrôle de la contamination, les procédures d'installation, les ajustements d'arbre, la lubrification et les conditions de charge.
• Corrosion:Vérifiez l'exposition environnementale, l'adéquation des matériaux, la protection de la surface et l'efficacité de l'étanchéité.
• Montage libre :Inspectez la base, les boulons de montage, le cadre de support et tout signe de frottement ou de mouvement.
• Échecs de remplacement répétés :Vérifiez la cause profonde d'origine au lieu de remplacer le boîtier sans examiner les conditions de roulement et de fonctionnement.

Ces symptômes peuvent avoir plusieurs causes. Une inspection systématique de l’ensemble de l’ensemble tournant est plus efficace que de supposer que le boîtier lui-même est toujours responsable.

Foire aux questions

1. Quel est l'objectif principal d'un boîtier à coussinets ?

Son objectif principal est de maintenir et de soutenir un roulement compatible, de fixer l'ensemble d'arbre rotatif à une surface de montage et de transférer les charges de fonctionnement à la structure de support.

2. Quelle est la différence entre un boîtier à palier à semelle et un roulement à palier à semelle ?

Un boîtier de bloc à semelle est le composant structurel qui accueille le roulement. Une unité de roulement à coussinet fait généralement référence au produit assemblé, y compris le boîtier et l'insert de roulement. La terminologie des produits varie selon le fabricant, alors confirmez si un devis couvre le boîtier seul ou une unité complète.

3. Quel matériau convient le mieux pour un boîtier à coussinets ?

La fonte est un choix courant pour les applications industrielles générales en raison de ses caractéristiques de rigidité et d'amortissement des vibrations. L'acier inoxydable peut être plus approprié lorsque la résistance à la corrosion est importante. La sélection finale dépend des charges, de l'environnement, des dimensions et des spécifications du fabricant.

4. Comment puis-je trouver la taille correcte du boîtier de palier à coussinet ?

Commencez par le diamètre de l’arbre et la désignation du roulement. Vérifiez ensuite les dimensions du boîtier, l'espacement des trous de montage, la hauteur du centre de l'arbre, la compatibilité des roulements et la disposition de verrouillage. Pour les achats de remplacement, comparez le numéro de pièce d'origine et le dessin dimensionnel.

5. Un boîtier à palier à semelle peut-il s'adapter au désalignement de l'arbre ?

Certaines unités à palier à semelle utilisent des inserts de roulement à alignement automatique qui peuvent s'adapter à un désalignement angulaire limité. La plage autorisée dépend de la conception du roulement. Un désalignement excessif peut toujours provoquer des vibrations, une charge inégale et une défaillance prématurée.

6. À quelle fréquence un ensemble de roulements à semelle doit-il être entretenu ?

Il n’existe pas d’intervalle de maintenance universel. Les programmes d'inspection et de lubrification doivent refléter le type de roulement, la vitesse de fonctionnement, la charge, la température, le niveau de contamination et les recommandations du fabricant. Les unités scellées à vie peuvent avoir des exigences de service différentes de celles des modèles relubrifiables.

7. BMT prend-il en charge les exigences en matière de boîtiers à semelle en vrac ou OEM ?

La page produit de BMT identifie les achats OEM et en gros comme options prises en charge. Les acheteurs doivent fournir le modèle, les dimensions, la disposition des roulements, le matériau, la quantité et les détails d'application requis pour confirmer la disponibilité et les spécifications appropriées.

Conclusion : Trouvez un boîtier à coussinet approprié

Une sélection fiable de boîtiers à palier à coussinet commence par des dimensions précises, des roulements compatibles, des matériaux appropriés et une compréhension claire de l'environnement d'exploitation. L'attention portée aux charges nominales, à l'alignement des arbres, à la qualité du montage, à l'étanchéité et à la lubrification peut contribuer à améliorer la fiabilité de l'équipement et à simplifier la maintenance.

BMT propose des solutions de boîtiers à semelle pour une gamme d'applications de transmission industrielle et de machines, avec des informations techniques publiées couvrant plusieurs séries et dimensions de boîtiers. Que vous remplaciez un composant existant ou recherchiez des boîtiers pour un nouvel équipement, comparez soigneusement les exigences techniques avant de prendre une décision d'achat.

Vous recherchez un boîtier à coussinets fiable pour votre prochain projet ? Visitez la page produit du boîtier à bloc à oreiller BMT pour consulter les spécifications disponibles. Partagez vos dessins, dimensions d'arbre, modèle de roulement, conditions de fonctionnement et quantité commandée avec notre équipe.Contactez-nousaujourd'hui pour discuter de votre application, confirmer la compatibilité du produit et demander un devis pour vos besoins en matière de boîtier à semelle.
