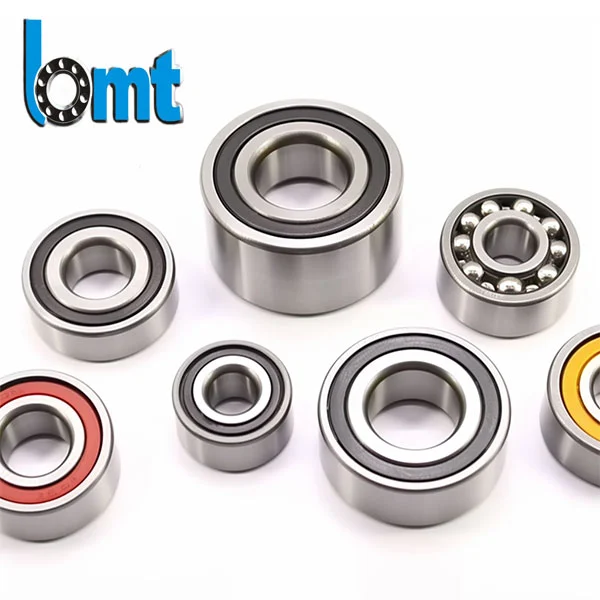

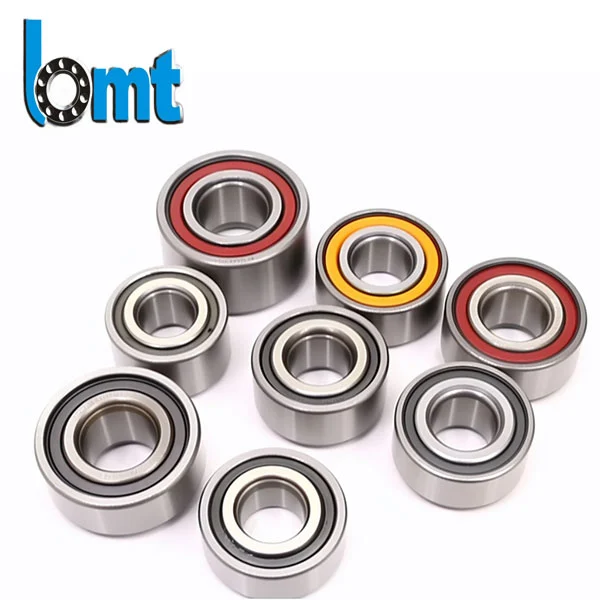

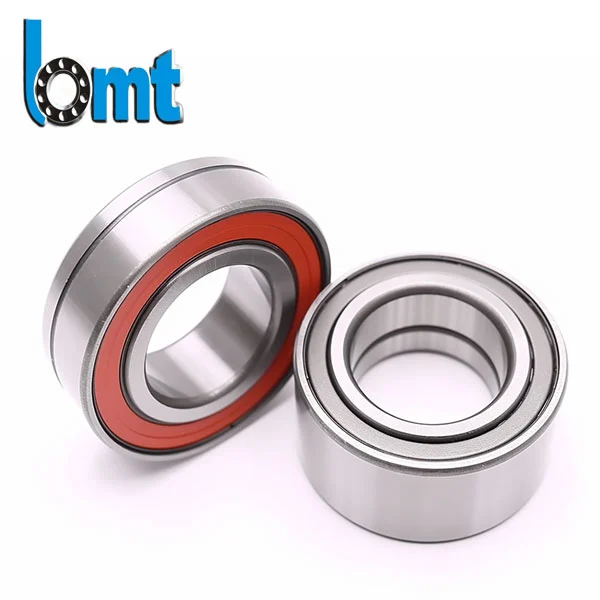

Roulements à billes à quatre points de contact
Les ingénieurs sont souvent confrontés à un problème difficile dans le domaine de la conception d'équipements mécaniques. Comment supporter efficacement les charges axiales bidirectionnelles dans un espace limité ? C'est précisément l'intention initiale derrière notre développement de roulements à billes à quatre points de contact. Après des années de vérification pratique, les roulements de la société BMT sont devenus la solution privilégiée pour de nombreuses applications industrielles.
Caractéristiques principales du produit
La raison pour laquelle les roulements à billes à quatre points de contact sont particulièrement appréciés réside principalement dans leur conception structurelle unique. Nous avons ingénieusement divisé la bague intérieure en deux parties indépendantes et les avons combinées avec un angle de contact optimal de 35°, permettant à un seul roulement de résister simultanément aux forces axiales dans les deux directions. Lors de tests réels, l'efficacité portante de cette conception est supérieure de plus de 60 % à celle du système traditionnel. De plus, grâce à la réduction du nombre de composants, l’installation et la maintenance sont devenues plus pratiques.
Paramètres techniques
| Modèle de roulement | Diamètre d'alésage (d) | Diamètre extérieur (D) | Largeur (B) | Capacité de charge dynamique (Cᵣ) (kN) | Charge statique nominale (C₀ᵣ) (kN) | Vitesse maximale (tr/min) | Poids (kg/lb) |
| QJ 206 MA | 30 | 62 | 16 | 20.5 | 12.5 | 14000 | 0.2 |
| QJ 207 MA | 35 | 72 | 17 | 25.5 | 15.5 | 13000 | 0.23 |
| QJ 208 MA | 40 | 80 | 18 | 30.5 | 18.5 | 12000 | 0.26 |
| QJ 209 MA | 45 | 85 | 19 | 35.5 | 21.5 | 11000 | 0.29 |
| QJ 210 MA | 50 | 90 | 20 | 40.5 | 24.5 | 10000 | 0.32 |
| 7000A | 10 | 26 | 8 | 4 | 2.5 | 20000 | 0.05 |
| 7001A | 12 | 28 | 8 | 4.5 | 3 | 19000 | 0.06 |
| 7002A | 15 | 32 | 9 | 5.5 | 3.5 | 18000 | 0.07 |
| 7003A | 17 | 35 | 10 | 6.5 | 4 | 17000 | 0.09 |
| 7004A | 20 | 42 | 12 | 8 | 5 | 16000 | 0.12 |
| 7005A | 25 | 47 | 14 | 10 | 6.5 | 15000 | 0.14 |
| 7006A | 30 | 55 | 16 | 12 | 8 | 14000 | 0.17 |
| 7007A | 35 | 62 | 17 | 14 | 9.5 | 13000 | 0.2 |
| 7008A | 40 | 68 | 18 | 16 | 11 | 12000 | 0.23 |
| 7009A | 45 | 72 | 19 | 18 | 12.5 | 11000 | 0.26 |
| 7010A | 55 | 90 | 22 | 20 | 14 | 10000 | 0.29 |
| 7011A | 60 | 100 | 23 | 5 | 3.5 | 20000 | 0.08 |
| 7012A | 65 | 110 | 24 | 6 | 4 | 19000 | 0.09 |
| 7013A | 70 | 120 | 26 | 7 | 4.5 | 18000 | 0.11 |
| 7014A | 10 | 30 | 9 | 8 | 5 | 17000 | 0.13 |
| 7200 | 12 | 32 | 10 | 9 | 5.5 | 16000 | 0.15 |
| 7201 | 15 | 35 | 11 | 5 | 3.5 | 15000 | 0.05 |
| 7202 | 17 | 40 | 12 | 5.5 | 4 | 14000 | 0.06 |
| 7203 | 20 | 47 | 14 | 6.5 | 4.5 | 13000 | 0.07 |
| 7204 | 25 | 52 | 15 | 7.5 | 5 | 12000 | 0.08 |
| 7205 | 30 | 62 | 16 | 9 | 5.5 | 11000 | 0.09 |
| 7206 | 35 | 72 | 17 | 10 | 6 | 10000 | 0.11 |
| 7207 | 40 | 80 | 18 | 12 | 7 | 9500 | 0.12 |
| 7208 | 45 | 85 | 19 | 6 | 4 | 9000 | 0.07 |
| 7209 | 50 | 90 | 20 | 6.5 | 4.5 | 8500 | 0.08 |
| 7210 | 55 | 100 | 22 | 7.5 | 5.5 | 8000 | 0.09 |
| 7211 | 60 | 110 | 24 | 8.5 | 6.5 | 7500 | 0.1 |
| 7212 | 65 | 120 | 26 | 9 | 7 | 7000 | 0.12 |
| 7213 | 10 | 140 | 9 | 10 | 7.5 | 6500 | 0.13 |
| 7214 | 12 | 30 | 10 | 12 | 8 | 6000 | 0.14 |
| 7220 | 15 | 32 | 11 | 14 | 8.5 | 5500 | 0.15 |
| 7221 | 17 | 35 | 12 | 16 | 9.5 | 5000 | 0.17 |
| 7222 | 20 | 40 | 14 | 18 | 10.5 | 4500 | 0.18 |
| 7223 | 25 | 47 | 15 | 20 | 11.5 | 4000 | 0.19 |
| 7224 | 30 | 55 | 16 | 22 | 12.5 | 3500 | 0.2 |
Présentation des paramètres de performances
La plage de charge dynamique couvre 12 à 210 KN
La charge statique peut atteindre jusqu'à 110 KN au maximum
Il fonctionne en douceur à la vitesse standard et peut atteindre 12 000 tours par minute lorsqu'il est lubrifié avec de la graisse.
La plage de températures de fonctionnement des roulements à billes à contact à quatre points est de -30 ℃ à 120 ℃, ce qui convient à la plupart des environnements industriels.
Une cage en laiton standard est fournie et des options spéciales en plastique technique sont également disponibles
Application typique
Prenons l'exemple des éoliennes. Le système de lacet a des exigences extrêmement élevées en matière de fiabilité des roulements. La solution que nous avons proposée à un fabricant d'énergie éolienne bien connu a non seulement prolongé le cycle de maintenance à plus de trois ans, mais a également réduit considérablement le taux de défaillance du système. Prenons les machines d’emballage comme autre exemple. Après avoir adopté nos roulements à billes à quatre points de contact, les clients ont signalé que l'espace au sol de l'équipement a été réduit de près d'un tiers et que la consommation d'énergie a également été considérablement améliorée.
Mesures d'assurance qualité
Nous mettons en œuvre un contrôle de qualité strict pour chaque jeu de roulements :
L'acier à roulements de haute qualité est sélectionné comme matière première et subit un traitement de dégazage sous vide pour garantir une qualité de matériau uniforme.

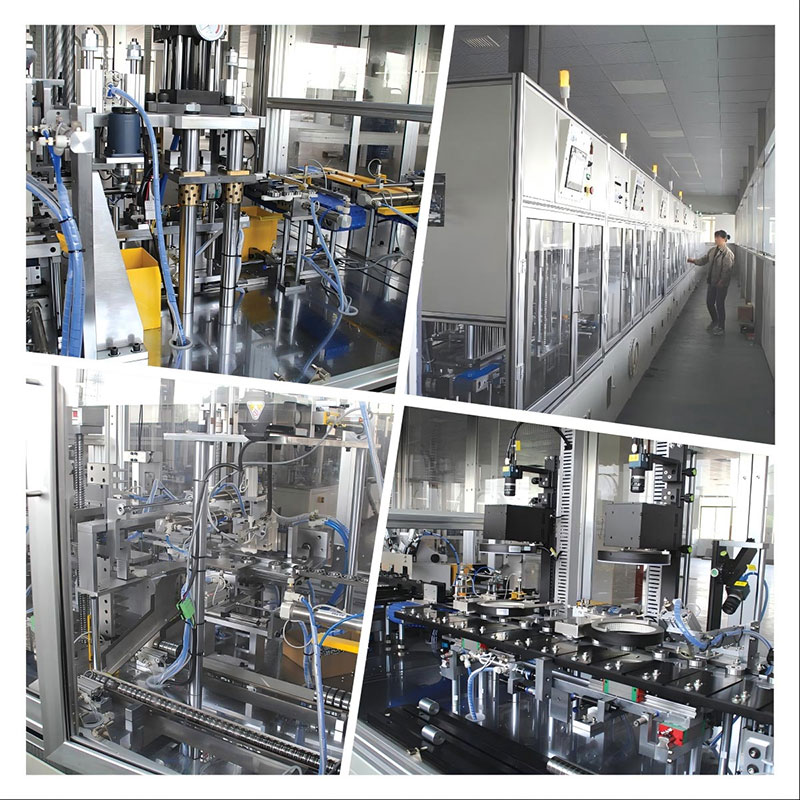

Le chemin de roulement de ce produit est traité par une meuleuse CNC importée et l'erreur de rondeur est strictement contrôlée à moins de 0,005 mm.
Chaque lot de roulements à billes à quatre points de contact doit effectuer 200 heures de tests de fonctionnement continu.
Des tests de vibration à 100 % sont effectués avant de quitter l'usine pour garantir que le bruit de fonctionnement est inférieur à la norme de l'industrie.
Service personnalisé
nous offrons une variété de services personnalisés:
1. Ajustez la hauteur de dégagement en fonction des conditions de travail
2. La graisse de qualité alimentaire est adoptée pour répondre aux exigences des industries spéciales
3. Effectuer un traitement antirouille et anticorrosion pour prolonger la durée de vie
4. Gravez le logo exclusif selon les exigences du client
