Galets de chenille de type étrier

Chez BMT Bearings, nous fabriquons des rouleaux de chenille durables de type étrier conçus pour les systèmes de convoyeurs, les rails de guidage, les entraînements à cames, les machines automatisées et les applications industrielles lourdes. Construits avec de l'acier à roulements de haute qualité, un meulage de précision et un traitement thermique contrôlé, nos galets de roulement offrent des performances de fonctionnement stables, des vibrations réduites et une durée de vie prolongée. La personnalisation OEM et l'approvisionnement en gros sont disponibles pour les distributeurs mondiaux et les fabricants de machines.

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

Dans les systèmes de transmission industriels, les roulements standard échouent souvent sous des charges d'impact répétées, des frottements de rails ou des mouvements excentriques. Les rouleaux de chenille de type à arcade à roulements BMT sont spécialement conçus pour fonctionner dans ces conditions exigeantes.

Nous avons une longue expérience dans la fourniture aux fabricants de systèmes de convoyeurs, aux constructeurs d'équipements d'automatisation, aux producteurs de machines agricoles et aux intégrateurs de lignes d'emballage.

Les clients se concentrent généralement sur trois exigences de performances clés :

Performances de roulement stables

Longue durée de vie

Fréquence de maintenance réduite

Pour répondre à ces besoins, nous améliorons continuellement la sélection des matériaux, la précision de l’usinage et la conception des joints.

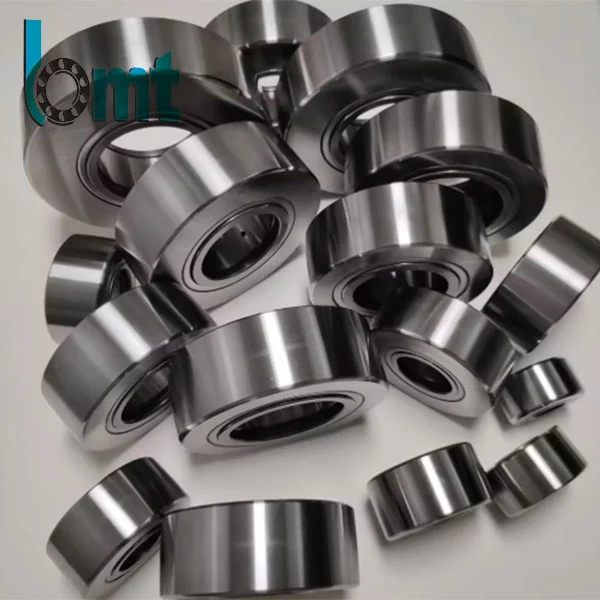

Yoke Type Track Rollers

Ce qui différencie les galets de chenille de type à étrier BMT

Contrairement aux roulements radiaux conventionnels, les rouleaux de chenille de type Yoke sont conçus pour un contact direct avec les chenilles, les rails ou les surfaces de came.

Cela nécessite que la bague extérieure résiste :

Contact continu avec la surface

Chargement de chocs répétés

Forces de guidage latérales

Poussière et environnements contaminés

Pour garantir la durabilité, nous appliquons :

Acier à roulement chromé à haute teneur en carbone (GCr15)

Traitement thermique de précision pour la stabilité de la dureté

Structure de bague extérieure renforcée

Technologie de meulage silencieuse

Éléments roulants internes à forte charge

Une bague extérieure renforcée améliore considérablement la résistance à la déformation dans des conditions de charges lourdes, en particulier dans les systèmes d'exploitation start-stop.

Paramètres techniques

		Galets de chenille de type étrier : série LR
	Dimensions(mm)				Charges de base
Désignation	D	d	C	rmin.	dyn. Crw KN	statistique. Cor w KN
LR50/5 NPPU	17	5	7	0.2	1.69	0.94
LR50/6 NPPU	19	6	9	0.3	2.7	1.37
LR50/7 NPPU	22	7	10	0.3	3.3	1.7
LR50/8 NPPU	24	8	11	0.3	4.3	2.39
LR5000 KDD	28	10	12	0.3	4.75	2.85
LR5000 KDDU	28	10	12	0.3	4.75	2.85
Centrale nucléaire LR5000	28	10	12	0.3	4.75	2.85
LR5000 NPPU	28	10	12	0.3	4.75	2.85
LR5001 KDD	30	12	12	0.3	5.1	3.1
LR5001 KDDU	30	12	12	0.3	5.1	3.1
Centrale nucléaire LR5001	30	12	12	0.3	5.1	3.1
LR5001 NPPU	30	12	12	0.3	5.1	3.1
LR5200 KDD	32	10	14	0.6	6.8	4.1
LR5200 KDDU	32	10	14	0.6	6.8	4.1
Centrale nucléaire LR5200	32	10	14	0.6	6.8	4.1
LR5200 NPPU	32	10	14	0.6	6.8	4.1
LR5002 KDD	35	15	13	0.3	6.5	4.15
LR5002 KDDU	35	15	13	0.3	6.5	4.15
Centrale nucléaire LR5002	35	15	13	0.3	6.5	4.15
LR5002 NPPU	35	15	13	0.3	6.5	4.15
LR5201 KDD	35	12	15.9	0.6	8.7	5.2
LR5201 KDDU	35	12	15.9	0.6	8.7	5.2
Centrale nucléaire LR5201	35	12	15.9	0.6	8.7	5.2
LR5201 NPPU	35	12	15.9	0.6	8.7	5.2
LR5003 KDD	40	17	14	0.3	7.8	5.3
LR5003 KDDU	40	17	14	0.3	7.8	5.3
Centrale nucléaire LR5003	40	17	14	0.3	7.8	5.3
LR5003 NPPU	40	17	14	0.3	7.8	5.3
LR5202 KDD	40	15	15.9	0.6	10	6.3
LR5202 KDDU	40	15	15.9	0.6	10	6.3
Centrale nucléaire LR5202	40	15	15.9	0.6	10	6.3
LR5202 NPPU	40	15	15.9	0.6	10	6.3
LR5004 KDD	47	20	16	0.6	11.7	7.7
LR5004 KDDU	47	20	16	0.6	11.7	7.7
LR5004 NPPD	47	20	16	0.6	11.7	7.7
LR5004 NPPU	47	20	16	0.6	11.7	7.7
LR5203 KDD	47	17	17.5	0.6	12.8	8.4
LR5203 KDDU	47	17	17.5	0.6	12.8	8.4
Centrale nucléaire LR5203	47	17	17.5	0.6	12.8	8.4
LR5203 NPPU	47	17	17.5	0.6	12.8	8.4
LR5005 KDD	52	25	16	0.6	11.8	8.2
LR5005 KDDU	52	25	16	0.6	11.8	8.2
Centrale nucléaire LR5005	52	25	16	0.6	11.8	8.2
LR5005 NPPU	52	25	16	0.6	11.8	8.2
LR5204 KDD	52	20	20.6	1	16.1	10.7
LR5204 KDDU	52	20	20.6	1	16.1	10.7
Centrale nucléaire LR5204	52	20	20.6	1	16.1	10.7
LR5204 NPPU	52	20	20.6	1	16.1	10.7
LR5303 KDD	52	17	22.2	1	17.5	11.3
LR5303 KDDU	52	17	22.2	1	17.5	11.3
Centrale nucléaire LR5303	52	17	22.2	1	17.5	11.3
LR5303 NPPU	52	17	22.2	1	17.5	11.3
LR5006 KDD	62	30	19	1	16.1	11.9
LR5006 KDDU	62	30	19	1	16.1	11.9
Centrale nucléaire LR5006	62	30	19	1	16.1	11.9
LR5006 NPPU	62	30	19	1	16.1	11.9
LR5205 KDD	62	25	20.6	1	18.8	13.2
LR5205 KDDU	62	25	20.6	1	18.8	13.2
Centrale nucléaire LR5205	62	25	20.6	1	18.8	13.2
LR5205 NPPU	62	25	20.6	1	18.8	13.2
LR5304 KDD	62	20	22.2	1.1	21.5	14.8
LR5304 KDDU	62	20	22.2	1.1	21.5	14.8
Centrale nucléaire LR5304	62	20	22.2	1.1	21.5	14.8
LR5304 NPPU	62	20	22.2	1.1	21.5	14.8
LR5007 KDD	68	35	20	1	17.8	13.3
LR5007 KDDU	68	35	20	1	17.8	13.3
Centrale nucléaire LR5007	68	35	20	1	17.8	13.3
LR5007 NPPU	68	35	20	1	17.8	13.3
LR5206 KDD	72	30	23.8	1	25	18
LR5206 KDDU	72	30	23.8	1	25	18
Centrale nucléaire LR5206	72	30	23.8	1	25	18
LR5206 NPPU	72	30	23.8	1	25	18
LR5305 KDD	72	25	25.4	1.1	28	19.9
LR5305 KDDU	72	25	25.4	1.1	28	19.9
Centrale nucléaire LR5305	72	25	25.4	1.1	28	19.9
LR5305 NPPU	72	25	25.4	1.1	28	19.9
LR5207 KDD	80	35	27	1.1	31	22.8
LR5207 KDDU	80	35	27	1.1	31	22.8
Centrale nucléaire LR5207	80	35	27	1.1	31	22.8
LR5207 NPPU	80	35	27	1.1	31	22.8
LR5306 KDD	80	30	30.2	1.1	35.5	25.5
LR5306 KDDU	80	30	30.2	1.1	35.5	25.5
Centrale nucléaire LR5306	80	30	30.2	1.1	35.5	25.5
LR5306 NPPU	80	30	30.2	1.1	35.5	25.5
LR5208 KDD	85	40	30.2	1.1	35	26
LR5208 KDDU	85	40	30.2	1.1	35	26
Centrale nucléaire LR5208	85	40	30.2	1.1	35	26
LR5208 NPPU	85	40	30.2	1.1	35	26
LR5307 KDD	90	35	34.9	1.5	44	32.5
LR5307 KDDU	90	35	34.9	1.5	44	32.5
Centrale nucléaire LR5307	90	35	34.9	1.5	44	32.5
LR5307 NPPU	90	35	34.9	1.5	44	32.5
LR5308 KDD	100	40	36.5	1.5	54	40.5
LR5308 KDDU	100	40	36.5	1.5	54	40.5
Centrale nucléaire LR5308	100	40	36.5	1.5	54	40.5
LR5308 NPPU	100	40	36.5	1.5	54	40.5

Galets de chenille de type étrier :
NATV, NATR
	Taille (mm)
modèle	d	d2	D	B	C
NATV5PP	5	12	16	12	11
NATR5 PP	5	12	16	12	11
NATV6PP	6	14	19	12	11
NATR6 PP	6	14	19	12	11
NATV8 PP	8	19	24	15	14
NATR8 PP	8	19	24	15	14
NATV10PP	10	23	30	15	14
NATR10 PP	10	23	30	15	14
NATV12PP	12	25	32	15	14
NATR12PP	12	25	32	15	14
NATV15PP	15	27	35	19	18
NATR15PP	15	27	35	19	18
NATV17PP	17	32	40	21	20
NATR17PP	17	32	40	21	20
NATV20 PP	20	37	47	25	24
NATR20 PP	20	37	47	25	24
NATV25 PP	25	42	52	25	24
NATR25 PP	25	42	52	25	24
NATV30PP	30	51	62	29	28
NATR 30 PP	30	51	62	29	28
NATV35PP	35	58	72	29	28
NATR 35 PP	35	58	72	29	28
NATV40PP	40	66	80	32	30
NATR40PP	40	66	80	32	30
NATV45PP	45	72	85	32	30
NATR45PP	45	72	85	32	30
NATV 50 PP	50	76	90	32	30
NATR 50 PP	50	76	90	32	30

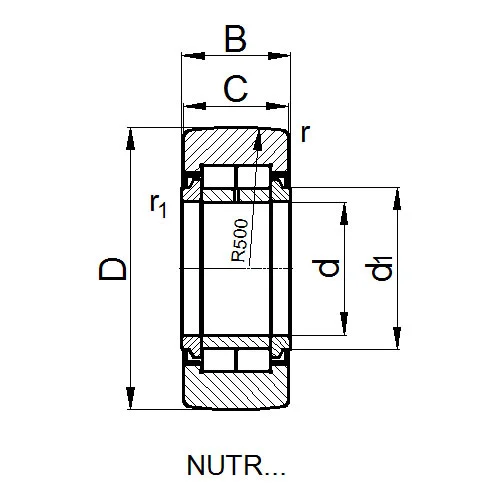

NUTR PWTR
	Dimensions(mm)							Charges de base
Désignation	D	d	B	C	d1	rmin.	r1min.	dyn. CrKN	statistique. Cor KN	Fr permKN	Pour permKN
NUTR15	35	15	19	18	20	0.6	0.3	15	16.8	8.6	16.8
PWTR15-2RS	35	15	19	18	20	0.6	0.3	11.6	11.3	9.4	11.3
NUTR17	40	17	21	20	22	1	0.5	18.4	22.6	13.1	22.6
PWTR17-2RS	40	17	21	20	22	1	0.5	13.2	13.8	13.8	13.8
NUTR1542	42	15	19	18	20	0.6	0.3	18.1	21.9	21.9	21.9
PWTR1542-2RS	42	15	19	18	20	0.6	0.3	13.5	14.1	14.1	14.1
NUTR1747	47	17	21	20	22	1	0.5	21.3	28	28	28
PWTR1747-2RS	47	17	21	20	22	1	0.5	14.8	16.4	16.4	16.4
NUTR20	47	20	25	24	27	1	0.5	28	35	16.4	33
PWTR20-2RS	47	20	25	24	27	1	0.5	23.2	25.5	18.3	25.5
NUTR2052	52	20	25	24	27	1	0.5	31.5	41	38.5	41
PWTR2052-2RS	52	20	25	24	27	1	0.5	25.5	29.5	29.5	29.5
NUTR25	52	25	25	24	31	1	0.5	29	37.5	17.3	34.5
PWTR25-2RS	52	25	25	24	31	1	0.5	24.2	28	19.3	28
NUTR2562	62	25	25	24	31	1	0.5	35.5	50	50	50
PWTR2562-2RS	62	25	25	24	31	1	0.5	29	36	36	36
NUTR30	62	30	29	28	38	1	0.5	40	50	23.5	46.5
PWTR30-2RS	62	30	29	28	38	1	0.5	35	39.5	25.5	39.5
NUTR3072	72	30	29	28	38	1	0.5	47.5	64	64	64
PWTR3072-2RS	72	30	29	28	38	1	0.5	41	49	49	49
NUTR35	72	35	29	28	44	1.1	0.6	44.5	60	32	60
PWTR35-2RS	72	35	29	28	44	1.1	0.6	38.5	46.5	34.5	46.5
NUTR3580	80	35	29	28	44	1.1	0.6	51	72	72	72
PWTR3580-2RS	80	35	29	28	44	1.1	0.6	43.5	55	55	55
NUTR40	80	40	32	30	50.5	1.1	0.6	55	75	30.5	60
PWTR40-2RS	80	40	32	30	50.5	1.1	0.6	44.5	53	35	53
NUTR45	85	45	32	30	55.2	1.1	0.6	56	78	31.5	61
PWTR45-2RS	85	45	32	30	55.2	1.1	0.6	45	55	36	55
NUTR4090	90	40	32	30	50.5	1.1	0.6	66	95	84	95
PWTR4090-2RS	90	40	32	30	50.5	1.1	0.6	52	66	66	66
NUTR50	90	50	32	30	59.8	1.1	0.6	57	81	32	62
PWTR50-2RS	90	50	32	30	59.8	1.1	0.6	45.5	57	37	57
NUTR45100	100	45	32	30	55.2	1.1	0.6	71	107	106	107
PWTR45100-2RS	100	45	32	30	55.2	1.1	0.6	56	74	74	74
NUTR50110	110	50	32	30	59.8	1.1	0.6	76	120	120	120
PWTR50110-2RS	110	50	32	30	59.8	1.1	0.6	59	82	82	82

Performances stables en fonctionnement industriel continu

Nos galets de chenille de type étrier sont largement utilisés dans :

Systèmes de guidage de convoyeur

Galets de mât de chariot élévateur

Mécanismes d'entraînement à came

Machines textiles

Équipement d'emballage

Lignes de production automatisées

Ces environnements impliquent souvent de longues heures de fonctionnement, des vibrations, une exposition à la poussière et une répartition inégale de la charge.

Pour améliorer la fiabilité, nous nous concentrons sur :

Précision de meulage des chemins de roulement Le meulage automatisé garantit un roulement fluide et une réduction du bruit.

Cohérence du traitement thermique Une dureté stable empêche les fissures de fatigue précoces et améliore la durée de vie des contacts.

Options de conception d'étanchéité Les structures scellées aident à empêcher la pénétration de la poussière, de l’humidité et de la contamination.

Une lubrification appropriée combinée à une étanchéité améliore considérablement les performances à long terme dans les systèmes de production continue.

Matériaux et processus de fabrication

Nous privilégions une réelle performance industrielle à travers des processus de production maîtrisés.

Matériaux de roulement

Acier à roulements GCr15 (standard)

Acier au carbone (applications spéciales)

Acier inoxydable (environnements corrosifs ou humides)

Le choix des matériaux dépend de la charge, de la température et des conditions de travail.

Flux de travail de production

Inspection des matières premières
Forge / Tournage CNC
Traitement thermique
Meulage de précision
Assemblée
Inspection du bruit et du dégagement
Traitement antirouille
Inspection finale de l'emballage

Chaque lot est inspecté avant expédition pour garantir une qualité constante.

Pourquoi utiliser des galets de roulement de type étrier au lieu de roulements standard

Les roulements traditionnels ne sont pas conçus pour un contact direct avec le rail ou la voie. Une utilisation à long terme dans de telles conditions peut entraîner :

Fatigue superficielle

Déviation en cours d'exécution

Augmentation des vibrations

Remplacement fréquent

Les galets de roulement de type joug sont spécialement conçus pour le contact roulant sur les surfaces de guidage. La géométrie de leur bague extérieure permet de répartir la charge plus uniformément et de réduire les contraintes localisées.

Cela les rend plus adaptés pour :

Systèmes de mouvement linéaire

Mécanismes à came

Mouvement alternatif à haute fréquence

Types disponibles et personnalisation OEM

Nous proposons une large gamme de modèles adaptés à différentes structures de machines :

Galets de roulement à bague extérieure cylindrique

Galets de roulement à bague extérieure couronnée

Galets de roulement à aiguilles

Galets de roulement scellés

Rouleaux à étrier robustes

Services OEM

Dimensions non standards

Revêtements de surface spéciaux

Image de marque et emballage personnalisés

Spécification de lubrification

Ajustement du jeu

Nous soutenons les projets OEM pour les fabricants mondiaux de machines.

Contrôle qualité et capacité de production

BMT Bearings exploite des lignes de meulage et d’assemblage automatisées dotées d’une capacité de production à grande échelle.

Nous suivons les systèmes de gestion de la qualité ISO9001 et IATF 16949.

Chaque produit est testé pour :

Précision dimensionnelle

Dégagement radial

Niveau de bruit

Douceur de rotation

Défauts de surface

Consistance de la dureté

Un emballage antirouille est appliqué pour les expéditions à l’exportation afin de garantir un transport sûr.

Applications

Automatisation industrielle

Utilisé dans les systèmes de mouvement linéaire et les lignes de convoyeurs automatisés.

Machines textiles

Prend en charge un fonctionnement stable sous des vibrations continues et des mouvements à grande vitesse.

Machines agricoles

Fonctionne de manière fiable dans la poussière, la boue et les environnements extérieurs.

Systèmes d'emballage

Améliore la précision des mouvements dans les lignes de production à grande vitesse.

Équipement de manutention

Largement utilisé dans les systèmes de levage, les rails de guidage et les équipements de transport de charges lourdes.

Support technique et expérience à l’exportation

Avec des années d’expérience en exportation en Europe, en Asie, en Amérique du Sud et au Moyen-Orient, nous fournissons une assistance à la sélection de produits basée sur l’ingénierie.

Lorsque les dessins ou les détails de l’application sont fournis, notre équipe évalue :

Conditions de charge

Exigences de vitesse

Structure d'installation

Environnement de travail

Méthode de lubrification

Cela garantit une solution technique plus adaptée au lieu d’une simple correspondance de taille.

Conditions de fonctionnement recommandées

Pour maximiser la durée de vie, nous recommandons :

Intervalles de lubrification appropriés

Alignement précis de l'arbre et du rail

Éviter les impacts de surcharge

Utilisation de conceptions scellées dans des environnements poussiéreux

Des surfaces de rail bien usinées et une dureté adaptée améliorent considérablement la stabilité des performances.

À propos des roulements BMT

BMT Bearings se concentre sur les performances pratiques des roulements industriels, et pas seulement sur les spécifications théoriques.

De la sélection des matières premières au meulage de précision et à l'inspection finale, chaque étape est contrôlée pour garantir un fonctionnement stable dans des environnements de travail réels.

Nous apprécions la coopération OEM, les commandes groupées et les partenariats de distribution à long terme dans le monde entier.

BMT Factory

FAQ

1. À quoi sert un galet de chenille de type joug ?

Les rouleaux de chenille de type étrier sont conçus pour les systèmes de mouvement linéaire ou de guidage dans lesquels le roulement fonctionne directement sur une surface de voie, de rail ou de came. Ils sont largement utilisés dans les systèmes de convoyeurs, les équipements d'automatisation, les machines d'emballage et les systèmes de manutention.

2. Quelle est la différence entre un galet de chenille de type étrier et un roulement standard ?

Les roulements standard sont principalement conçus pour un mouvement de rotation à l'intérieur d'un boîtier, tandis que les rouleaux de chenille de type à étrier sont conçus pour un contact direct avec des surfaces de guidage externes. Ils peuvent gérer :

Charges radiales et de choc plus élevées

Contact ferroviaire continu

Poussée latérale et désalignement meilleurs que les roulements standard

3. Quels matériaux sont utilisés dans les galets de chenille BMT ?

Nous utilisons couramment :

Acier à roulement chromé GCr15 (standard)

Acier au carbone (applications spéciales)

Acier inoxydable (milieux humides ou corrosifs)

Le choix des matériaux dépend des conditions de charge et de l'environnement de travail.

4. Les galets de chenille de type étrier peuvent-ils fonctionner dans des environnements poussiéreux ou extérieurs ?

Oui. Nous proposons des versions étanches et renforcées conçues pour :

Exposition à la poussière

Humidité et humidité

Conditions des machines agricoles extérieures

Une étanchéité et une lubrification appropriées améliorent considérablement la durée de vie dans les environnements difficiles.

Catégorie associée

envoyer une demande

Informations de contact



Adresse

No.183, Longfeng, à l'ouest de la zone industrielle de Zhangting, Yuyao, Ningbo, Chine


Tél

+86-15990260649


E-mail

info@demy-bearing.com

Soumettez des spécifications pour les roulements industriels, les roulements à billes à gorge profonde, les roulements à rouleaux coniques, etc. L'équipe de BMT répond dans les 24 heures avec des prix compétitifs pour des roulements durables.
