Que sont les butées à billes unidirectionnelles et comment améliorent-elles les performances de charge axiale dans les applications industrielles

SRoulements à billes de butée à sens uniquesont des composants essentiels conçus spécifiquement pour supporter des charges axiales dans une direction. Ces roulements jouent un rôle essentiel dans les arbres verticaux, les machines-outils, les assemblages automobiles et les systèmes industriels lourds. Dans ce guide détaillé, nous explorons leur structure, leurs principes de fonctionnement, la composition des matériaux, les critères de sélection, les avantages en termes de performances, les méthodes d'installation et les stratégies de maintenance. Cet article comprend également des tableaux de comparaison techniques, des informations pratiques sur les applications et une section FAQ complète pour aider les ingénieurs, les responsables des achats et les fabricants à prendre des décisions éclairées.

Table des matières

• 1. Que sont les butées à billes unidirectionnelles ?
• 2. Structure et composants clés
• 3. Comment fonctionnent-ils ?
• 4. Avantages clés dans les applications de charges axiales
• 5. Matériaux et normes de fabrication
• 6. Applications industrielles
• 7. Comment sélectionner le bon roulement
• 8. Comparaison avec d'autres butées
• 9. Directives d'installation et d'entretien
• 10. Questions fréquemment posées

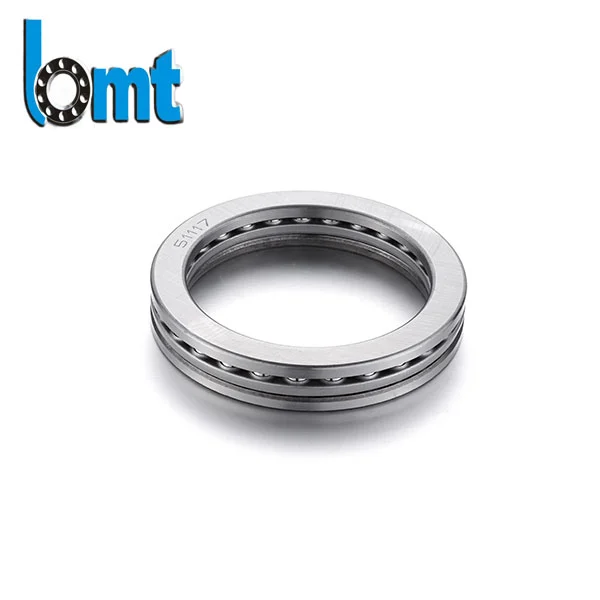

1. Que sont les butées à billes unidirectionnelles ?

Les butées à billes unidirectionnelles sont des roulements à éléments roulants spécialisés conçus pour supporter des charges axiales dans une seule direction. Contrairement aux roulements radiaux qui gèrent principalement les forces radiales, ces roulements sont optimisés pour supporter les forces axiales verticales ou horizontales tout en permettant un mouvement de rotation fluide.

Ils se composent généralement de deux rondelles de roulement (rondelle d'arbre et rondelle de logement) et d'un ensemble bille et cage. Leur conception structurelle garantit un alignement précis sous des charges axiales tout en minimisant la friction.

En tant que fabricant professionnel de roulements,BMTfournit des butées à billes unidirectionnelles hautes performances conçues pour la stabilité, la capacité de charge et une longue durée de vie dans les applications industrielles.

2. Structure et composants clés

2.1 Composants principaux

• Rondelle d'arbre– Monté sur l’arbre rotatif.
• Rondelle de boîtier– Installé à l’intérieur du boîtier de roulement.
• Ensemble boule et cage– Maintient un espacement égal et un mouvement fluide.

2.2 Explication du schéma structurel

3. Comment fonctionnent-ils ?

Le principe de fonctionnement d'une butée à billes unidirectionnelle est simple mais très efficace. Lorsqu'une force axiale est appliquée dans la direction de l'arbre, la force est transférée de la rondelle d'arbre aux billes, puis à la rondelle-logement.

• La charge est répartie uniformément sur les éléments roulants.
• Le mouvement de roulement réduit considérablement la friction par rapport au contact glissant.
• La géométrie précise du chemin de roulement assure un positionnement axial stable.

Cependant, ces roulements ne conviennent pas aux applications de charges radiales. Tenter de les utiliser sous contrainte radiale peut provoquer une défaillance prématurée.

4. Avantages clés dans les applications de charges axiales

4.1 Capacité de charge axiale élevée

Conçus exclusivement pour les forces axiales, ils offrent d'excellentes performances de charge dans une direction.

4.2 Faible friction et fonctionnement fluide

Les éléments à billes minimisent la génération de chaleur et améliorent l'efficacité énergétique.

4.3 Solution rentable

Par rapport aux butées à rouleaux complexes, les versions à billes sont économiques pour des conditions de charge modérées.

4.4 Installation facile

La conception séparable simplifie les processus de montage et de maintenance.

Les fabricants industriels font confiance aux roulements BMT pour leur précision dimensionnelle, leur qualité constante et leurs performances axiales stables.

5. Matériaux et normes de fabrication

La sélection des matériaux influence directement la durabilité des roulements, leur capacité de vitesse et leur résistance à l'environnement.

Les nuances de précision sont généralement conformes aux normes ISO et ABEC, garantissant une précision de rotation constante.

6. Applications industrielles

• Moteurs électriques verticaux
• Colonnes de direction automobile
• Broches de machines-outils
• Crochets de grue
• Assemblages de boîtes de vitesses

Dans les systèmes à arbre vertical, les butées à billes unidirectionnelles empêchent le déplacement axial et assurent un transfert de charge précis.

7. Comment sélectionner le bon roulement

7.1 Facteurs clés de sélection

1. Ampleur de la charge axiale
2. Vitesse de rotation
3. Température de fonctionnement
4. Limites de l'espace de montage
5. Méthode de lubrification

7.2 Tableau de sélection rapide

Consulter des fournisseurs expérimentés comme BMT garantit un dimensionnement approprié et une fiabilité à long terme.

8. Comparaison avec d'autres butées

9. Directives d'installation et d'entretien

Conseils d'installation

• Assurez-vous du bon alignement des rondelles.
• Appliquez une précharge correcte si nécessaire.
• Utilisez la lubrification recommandée.

Recommandations d'entretien

• Contrôle régulier de la lubrification.
• Surveiller la température de fonctionnement.
• Remplacez le roulement si un bruit anormal se produit.

La maintenance préventive prolonge considérablement la durée de vie et réduit les temps d'arrêt.

10. Questions fréquemment posées

Q1 : Les butées à billes unidirectionnelles peuvent-elles supporter des charges radiales ?

Non. Ils sont conçus exclusivement pour des charges axiales dans une seule direction.

Q2 : Quelle est la durée de vie typique ?

La durée de vie dépend de la charge, de la vitesse et de la lubrification, mais une installation appropriée peut garantir de longs cycles de fonctionnement.

Q3 : Sont-ils adaptés aux applications à grande vitesse ?

Oui, surtout lorsqu'il est équipé de billes en céramique et de cages de précision.

Q4 : Comment savoir si mon roulement est défectueux ?

Les signes incluent des vibrations, du bruit, une surchauffe et un jeu axial.

Conclusion

Les butées à billes unidirectionnelles restent une solution vitale pour gérer efficacement les charges axiales dans diverses industries. Leur conception simple mais robuste, leur rentabilité et leur capacité à grande vitesse les rendent indispensables dans les applications d’arbres verticaux et d’équipements de précision.

Si vous recherchez des solutions de roulements axiaux fiables et de haute qualité, BMT propose une assistance technique personnalisée et des capacités d'approvisionnement mondiales. Pour une consultation technique, des prix de gros ou des spécifications de produits,Contactez-nousaujourd'hui et découvrez comment nos solutions de roulements peuvent optimiser vos systèmes mécaniques.
