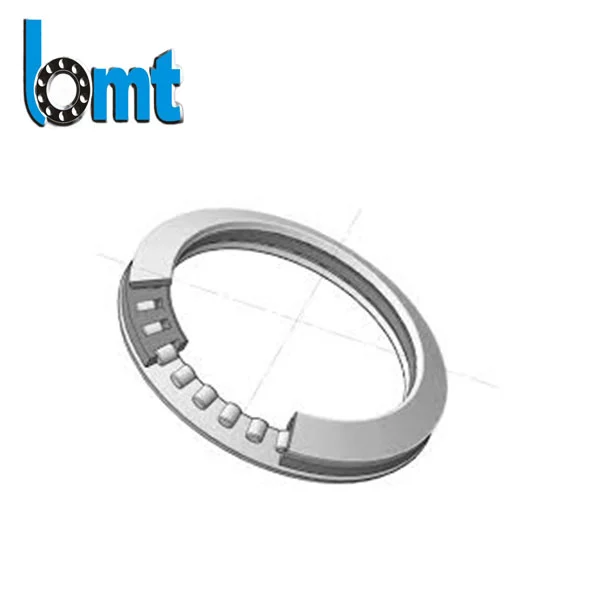

Roulements à rouleaux axiaux à contact oblique série SGL
Nous sommes spécialisés dans les solutions de roulements de précision pour charges élevées conçues pour les machines industrielles et les systèmes d'automatisation exigeants. Nos roulements à rouleaux axiaux à contact oblique série SGL sont conçus pour les applications qui nécessitent une rigidité axiale élevée, un positionnement précis et des performances stables sous des charges combinées.
Ils sont largement sélectionnés pour les machines-outils, les tables rotatives et les systèmes d'automatisation lourds où une longue durée de vie, de faibles vibrations et une précision constante sont essentielles.
Avec plus de 20 ans d’expérience dans la fabrication, nous avons observé un problème commun dans les applications industrielles :
Les butées standard ne parviennent souvent pas à maintenir une précision stable sous des charges axiales élevées et continues et de longs cycles de fonctionnement.
La série SGL de roulements à rouleaux axiaux à contact oblique a été développée spécifiquement pour répondre à cette limitation en améliorant :
Géométrie de contact des rouleaux
Contrôle de stabilité de précharge
Résistance à la chaleur en fonctionnement à grande vitesse
Cohérence de la répartition des charges
Par rapport aux butées conventionnelles, la série SGL offre une rigidité plus élevée et une précision de rotation plus stable, en particulier dans les systèmes de positionnement de précision.
Paramètres techniques

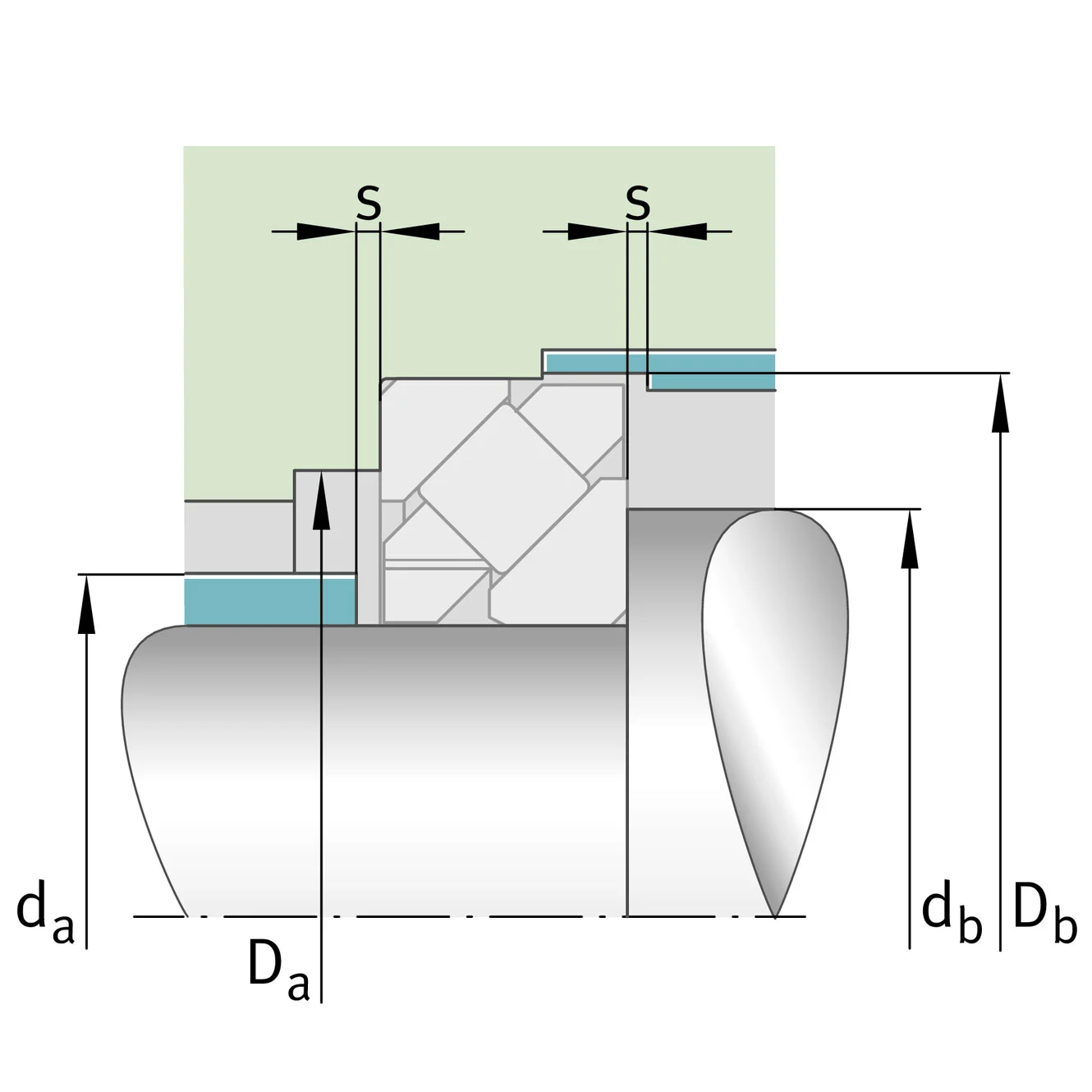

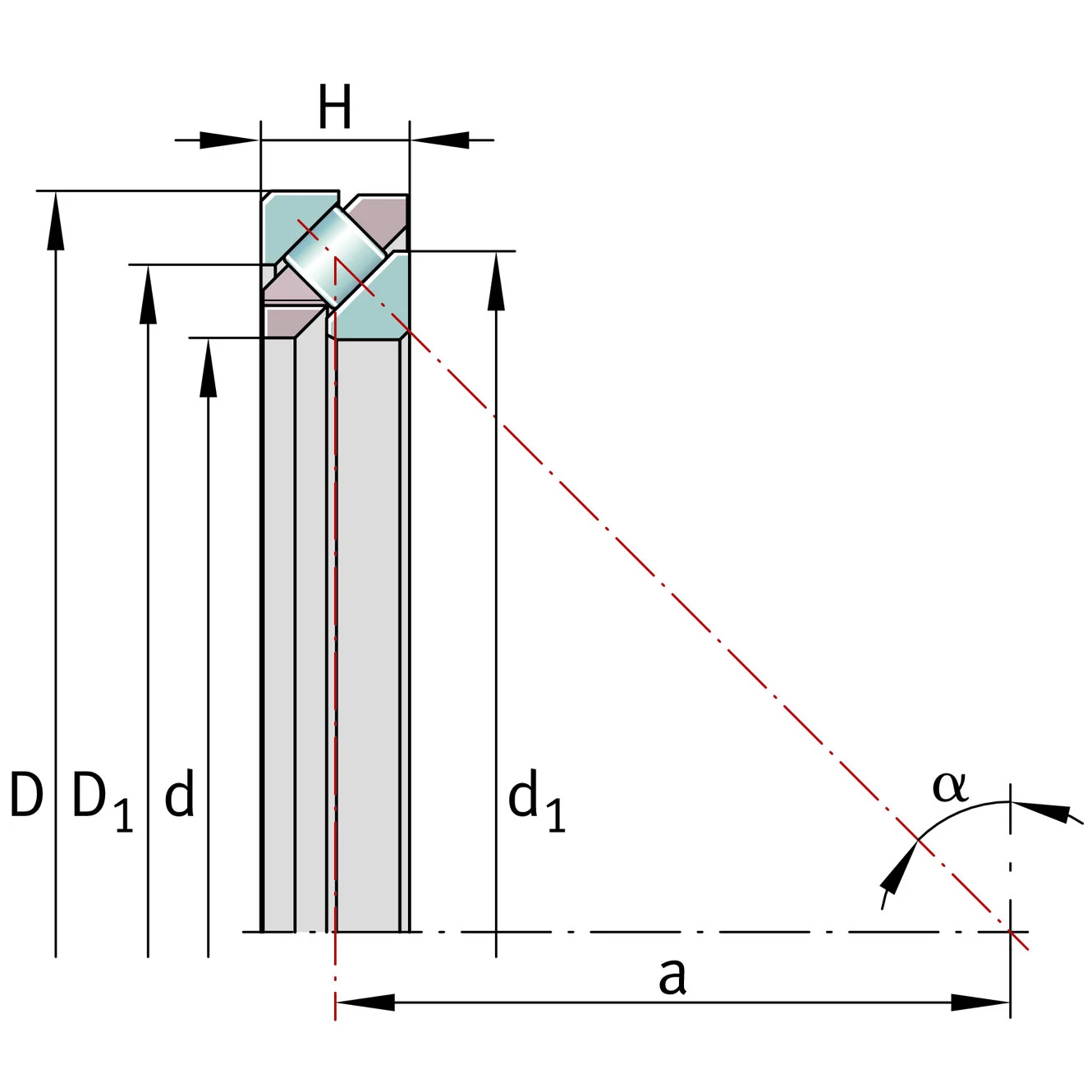

| Désignation | Désignation de commande | Masse (kg) | d (mm) | D (mm) | Hmm) | D1 (mm) | d1 (mm) | une (mm) | DIN 623-1 | Da (mm) | db (mm) | DB min (mm) | s | Cr (N) | C0r (N) | Peut) | C0a (N) | Cour (N) | Cua (N) | Vitesse de référence (tr/min) | Vitesse limite (tr/min) |
| SGL1730 | F-587391.SGL | 0.015 | 17 | 30 | 7 | 22.5 | 24.5 | 11.75 | – | 22.5 | 24.5 | 31 | 1 | 3500 | 3550 | 8400 | 17700 | 610 | 2480 | 7000 | 3200 |
| SGL3042 | F-587397.SGL | 0.022 | 30 | 42 | 7 | 34.5 | 37.5 | 18 | – | 34.5 | 37.5 | 43 | 1 | 4400 | 5500 | 10600 | 27500 | 940 | 3850 | 5100 | 2100 |
| SGL3547 | F-618875.SGL | 0.024 | 35 | 47 | 7 | 40 | 42 | 20.5 | – | 40 | 42 | 48 | 1 | 4800 | 6400 | 11500 | 32000 | 1110 | 4500 | 4600 | 1800 |
| SGL4052 | F-557493.SGL | 0.026 | 40 | 52 | 7 | 45.5 | 46.5 | 23 | 1808 | 45.5 | 46.5 | 53 | 1 | 6900 | 9600 | 16600 | 48000 | 1650 | 6700 | 4300 | 1600 |
| SGL4558 | F-238341.SGL | 0.033 | 45 | 58 | 7 | 51 | 52.2 | 25.75 | 1809 | 51 | 52.2 | 59 | 1 | 7600 | 11200 | 18200 | 56000 | 1950 | 7900 | 3900 | 1400 |
| SGL5065 | F-557494.SGL | 0.042 | 50 | 65 | 7 | 57.3 | 57.7 | 28.75 | 1810 | 57.3 | 57.7 | 66 | 1 | 9900 | 14900 | 23700 | 75000 | 1730 | 7000 | 3600 | 1300 |
| SGL6078 | F-238166.SGL | 0.085 | 60 | 78 | 10 | 68 | 70 | 34.5 | 1812 | 68 | 70 | 79 | 1 | 14300 | 21700 | 34500 | 109000 | 2500 | 10200 | 3200 | 1100 |
| SGL6585 | F-557495.SGL | 0.106 | 65 | 85 | 10 | 75 | 77 | 37.5 | 1813 | 75 | 77 | 86 | 1 | 15000 | 23900 | 36000 | 119000 | 2750 | 11200 | 3000 | 1000 |
| SGL80100 | F-238167.SGL | 0.12 | 80 | 100 | 10 | 90 | 92 | 45 | 1816 | 90 | 92 | 101 | 1.5 | 16600 | 29000 | 40000 | 144000 | 3350 | 13600 | 2500 | 850 |
| SGL85110 | F-587396.SGL | 0.228 | 85 | 110 | 13 | 96 | 99 | 48.75 | 1817 | 96 | 99 | 111 | 1.5 | 21400 | 36000 | 51000 | 180000 | 4350 | 17700 | 2400 | 750 |
| SGL98130 | F-238584.SGL | 0.42 | 98 | 130 | 16 | 113 | 115 | 57 | – | 113 | 115 | 131 | 1.5 | 37000 | 63000 | 89000 | 315000 | 7700 | 31000 | 2200 | 650 |
| SGL105130 | F-240120.SGL | 0.269 | 105 | 130 | 13 | 116.5 | 118.5 | 58.75 | 1821 | 116.5 | 118.5 | 131 | 1.5 | 28500 | 52000 | 68000 | 260000 | 6000 | 24400 | 2000 | 600 |
| SGL130165 | F-631562.SGL | 0.64 | 130 | 165 | 17.5 | 146 | 149 | 73.75 | – | 146 | 149 | 166 | 1.5 | 49000 | 90000 | 118000 | 450000 | 8600 | 35000 | 1800 | 500 |
| SGL140175 | F-550953.SGL | 0.69 | 140 | 175 | 18 | 156 | 159 | 78.75 | 1828 | 156 | 159 | 176 | 1.5 | 50000 | 95000 | 121000 | 475000 | 9000 | 36500 | 1700 | 450 |
| SGL180225 | F-550954.SGL | 1.44 | 180 | 225 | 22 | 200 | 205 | 101.25 | 1836 | 200 | 205 | 226 | 2 | 75000 | 151000 | 181000 | 750000 | 14400 | 58000 | 1500 | 350 |
| SGL200250 | F-565516.SGL | 1.93 | 200 | 250 | 24 | 222.5 | 227.5 | 112.5 | 1840 | 222.5 | 227.5 | 251 | 2 | 100000 | 199000 | 240000 | 990000 | 19000 | 77000 | 1300 | 300 |
| SGL240310 | F-571366.SGL | 4.55 | 240 | 310 | 33 | 272 | 278 | 137.5 | – | 272 | 278 | 311 | 2.5 | 153000 | 320000 | 370000 | 1600000 | 31000 | 125000 | 1200 | 250 |
| SGL260320 | F-555613.SGL | 3 | 260 | 320 | 30 | 287 | 293 | 145 | – | 287 | 293 | 321 | 2.5 | 126000 | 280000 | 305000 | 1390000 | 25500 | 103000 | 1100 | 250 |
| SGL290330 | F-614821.SGL | 1.78 | 290 | 330 | 20 | 307.4 | 312.6 | 155 | – | 307.4 | 312.6 | 331 | 2.5 | 84000 | 217000 | 203000 | 1090000 | 17600 | 72000 | 1000 | 200 |
| SGL340400 | F-565223.SGL | 4.85 | 340 | 400 | 30 | 367 | 373 | 185 | – | 367 | 373 | 401 | 3 | 181000 | 440000 | 435000 | 2200000 | 39000 | 158000 | 900 | 200 |
Avantages clés en termes de performances
Structure à haute rigidité axiale
La géométrie optimisée des rouleaux augmente la zone de contact efficace entre les rouleaux et les chemins de roulement.
Cette conception réduit la déformation élastique et améliore considérablement la stabilité portante, aidant ainsi à maintenirpositionnement précis sous une force axiale importante.
Meulage de précision des chemins de roulement
Tous les chemins de roulement sont fabriqués à l'aide de lignes de meulage automatisées et de systèmes de contrôle dimensionnel stricts.
Cela se traduit par :
- Bruit de fonctionnement réduit
- Chaleur de friction réduite
- Résistance améliorée à la fatigue de la surface
- Micro-vibrations minimales
Ces avantages sont particulièrement importants pourMachines CNC et systèmes d'automatisation à grande vitesse.
Performances matérielles stables
La série SGL de roulements à rouleaux axiaux à contact oblique est idéale pour les systèmes nécessitant un contrôle axial de haute précision et une rotation stable, notamment :
- Haute résistance à l'usure
- Précision dimensionnelle stable
- Forte performance en matière de durée de vie en fatigue
- Excellente capacité anti-déformation
Des traitements de matériaux et de surface en option sont disponibles pourenvironnements de fonctionnement humides, corrosifs ou spéciaux.
Fabrication et contrôle qualité
BMT Bearings exploite un système de production entièrement contrôlé aligné sur les normes ISO9001 et IATF16949.
Nos capacités de production comprennent :
- Lignes de meulage de précision automatisées
- Systèmes d'assemblage entièrement automatisés
- Équipement d'essai de bruit et de vibration
- Outils d'inspection de rondeur et de rugosité de surface
- Systèmes de tests de cycle de vie et de dégagement
Chaque lot de roulements de la série SGL est soumis à une inspection complète avant expédition pour garantirperformances et fiabilité constantes.
Applications typiques
La série SGL de roulements à rouleaux axiaux à contact oblique est idéale pour les systèmes nécessitant un contrôle axial de haute précision et une rotation stable, notamment :
- Broches pour machines-outils CNC
- Tables à indexation rotative
- Équipement d'automatisation de précision
- Presses à injecter
- Systèmes servomoteurs pour charges lourdes
- Rectifieuses verticales
- Robotique industrielle
- Ensembles de transmission pour charges élevées
Dans les environnements de production continue, des performances axiales stables contribuent à réduire les temps d’arrêt et la fréquence de maintenance.
Série SGL vs roulements de butée standard
| Facteur de performance | Paliers de butée standards | Roulements série SGL |
|---|---|---|
| Capacité de charge axiale | Moyen | Haut |
| Précision du positionnement | Standard | Qualité de précision |
| Stabilité à grande vitesse | Modéré | Haute stabilité |
| Rigidité structurelle | Inférieur | Plus haut |
| Résistance à la chaleur | Général | Amélioré |
| Fonctionnement continu | Moyenne | Stable et longue durée de vie |
Conditions de fonctionnement recommandées
La série SGL est recommandée pour :
- Exploitation industrielle continue
- Systèmes à charges axiales élevées
- Équipement de positionnement de précision
- Exigences en matière de faibles vibrations
- Applications fréquentes de démarrage et d'arrêt
Pour les environnements extrêmes (poussière, humidité, haute température), la configuration de lubrification et d'étanchéité doit être adaptée aux conditions de fonctionnement.
OEM et capacité d’approvisionnement mondiale
BMT Bearings soutient la coopération à long terme entre les OEM et les exportations en Europe, en Asie du Sud-Est, en Amérique du Sud et au Moyen-Orient.
Nous fournissons :
- Personnalisation OEM
- Marquage laser
- Étiquetage et emballage privés
- Réglage des paramètres techniques
- Fourniture de production en vrac
Nous ne nous concentrons pas seulement sur la rentabilité, mais aussi surstabilité, cohérence et fiabilité opérationnelle à long termepour les utilisateurs industriels.
