Roulements et boîtiers montés

BMT Bearings fabrique des roulements et des boîtiers montés pour les systèmes de convoyeurs, les machines agricoles, les pompes, les ventilateurs, les équipements d'emballage et les systèmes de transmission industriels. En combinant des inserts de roulement de précision avec des logements robustes, nos ensembles de roulements montés simplifient l'installation, maintiennent l'alignement de l'arbre, réduisent les vibrations et améliorent la fiabilité de l'équipement. Disponibles en configurations en fonte et en acier embouti, les unités montées BMT sont conçues pour un fonctionnement continu dans des environnements poussiéreux, humides et très chargés.

envoyer une demande

Notation: 5.0

(Nombre de notes: 1)

Description du produit

Dans de nombreuses applications industrielles, les défaillances des roulements sont souvent causées par des erreurs d'installation, un désalignement de l'arbre, une déformation du boîtier, une contamination ou un entretien insuffisant plutôt que par le roulement lui-même.

Pour relever ces défis, BMT fournit des unités de roulements montées complètes qui intègrent l'insert de roulement et le boîtier en un seul assemblage. Cette conception permet de maintenir un positionnement précis de l'arbre tout en simplifiant les procédures d'installation et de remplacement.

Par rapport aux montages de roulements conventionnels, les roulements et boîtiers montés nécessitent moins de temps d'installation et permettent une maintenance plus rapide, ce qui les rend largement utilisés dans les systèmes de convoyeurs, les équipements agricoles, les ventilateurs, les pompes et les lignes de production automatisées.

Mounted Bearings And Housings

Paramètres techniques

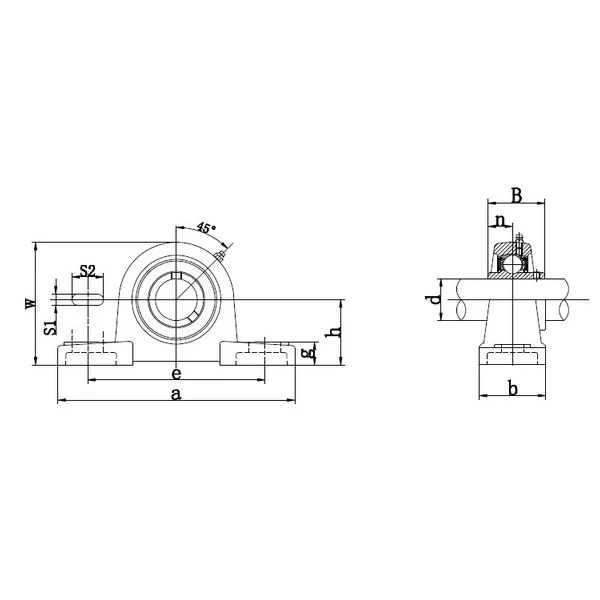

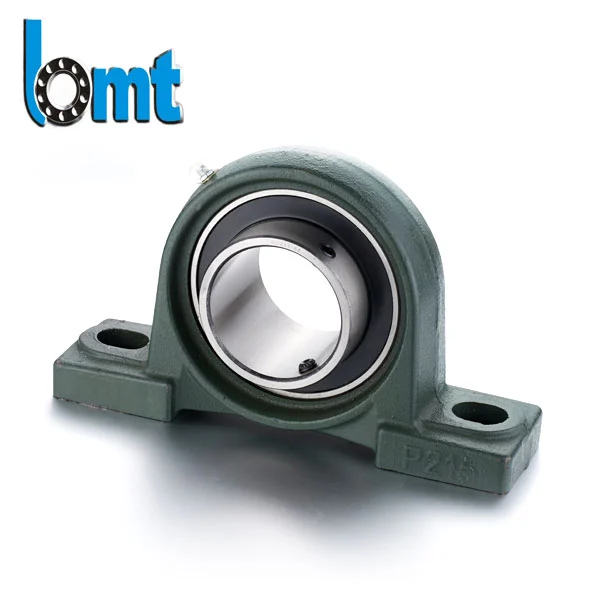

Bloc à oreiller : UCP200, 300
Numéro d'unité.	Diamètre de l'arbre d	Dimensions(mm)										Taille du boulonmminch	Numéro de roulement.	Numéro de logement
Numéro d'unité.	mm	h	a	e	b	S1	S2	g	w	B	n	Taille du boulonmminch	Numéro de roulement.	Numéro de logement
UCP201	12	30.2	127	95	38	13	19	14	61	31	12.7	M10	UC201	P203
UCP201-8		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC201-8	P203
UCP202	15	30.2	127	95	38	13	19	14	61	31	12.7	M10	UC202	P203
UCP202-9		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-9	P203
UCP202-10		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC202-10	P203
UCP203	17	30.2	127	95	38	13	19	14	61	31	12.7	M10	UC203	P203
UCP203-11		30.2	127	95	38	13	19	14	61	31	12.7	3/8	UC203-11	P203
UCP204	20	33.3	127	95	38	13	19	14	64	31	12.7	M10	UC204	P204
UCP204-12		33.3	127	95	38	13	19	14	64	31	12.7	3/8	UC204-12	P204
UCP205	25	36.5	140	105	38	13	19	15	70	34	14.3	M10	UC205	P205
UCP205-13		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-13	P205
UCP205-14		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-14	P205
UCP205-15		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-15	P205
UCP205-16		36.5	140	105	38	13	19	15	70	34	14.3	44628	UC205-16	P205
UCP206	30	42.9	165	121	48	17	20	17	82	38.1	15.9	M14	UC206	P206
UCP206-17		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-17	P206
UCP206-18		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-18	P206
UCP206-19		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-19	P206
UCP206-20		42.9	165	121	48	17	20	17	82	38.1	15.9	1/2	UC206-20	P206
UCP207	35	47.6	167	127	48	17	21	18	93	42.9	17.5	M14	UC207	P207
UCP207-20		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-20	P207
UCP207-21		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-21	P207
UCP207-22		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-22	P207
UCP207-23		47.6	167	127	48	17	21	18	93	42.9	17.5	1/2	UC207-23	P207
UCP208	40	49.2	184	137	54	17	21	18	98	49.2	19	M14	UC208	P208
UCP208-24		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-24	P208
UCP208-25		49.2	184	137	54	17	21	18	98	49.2	19	1/2	UC208-25	P208
UCP209	45	54	190	146	54	17	21	20	106	49.2	19	M14	UC209	P209
UCP209-26		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-26	P209
UCP209-27		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-27	P209
UCP209-28		54	190	146	54	17	21	20	106	49.2	19	1/2	UC209-28	P209
UCP210	50	57.2	206	159	60	20	25	21	113	51.6	19	M16	UC210	P210
UCP210-29		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-29	P210
UCP210-30		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-30	P210
UCP210-31		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-31	P210
UCP210-32		57.2	206	159	60	20	25	21	113	51.6	19	5/8	UC210-32	P210
UCP211	55	63.5	219	171	60	20	25	23	124	55.6	22.2	M16	UC211	P211
UCP211-32		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-32	P211
UCP211-33		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-33	P211
UCP211-34		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-34	P211
UCP211-35		63.5	219	171	60	20	25	23	124	55.6	22.2	5/8	UC211-35	P211
UCP212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	M16	UC212	P212
UCP212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	P212
UCP212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	P212
UCP212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	P212
UCP212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	P212
UCP213	65	76.2	265	203	70	25	30	27	151	65.1	25.4	M20	UC213	P213
UCP213-40		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-40	P213
UCP213-41		76.2	265	203	70	25	30	27	151	65.1		3/4	UC213-41	P213
UCP214	70	79.4	266	210	72	25	30	27	155	74.6	30.2	M20	UC214	P214
UCP214-42		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-42	P214
UCP214-43		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-43	P214
UCP214-44		79.4	266	210	72	25	30	27	155	74.6	30.2	3/4	UC214-44	P214
UCP215	75	82.6	275	217	74	25	30	28	162	77.8	33.3	M20	UC215	P215
UCP215-45		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-45	P215
UCP215-46		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-46	P215
UCP215-47		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-47	P215
UCP215-48		82.6	275	217	74	25	30	28	162	77.8	33.3	3/4	UC215-48	P215
UCP216	80	88.9	292	232	78	25	30	30	174	82.6	33.3	M20	UC216	P216
UCP216-49		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-49	P216
UCP216-50		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-50	P216
UCP216-51		88.9	292	232	78	25	30	30	174	82.6	33.3	3/4	UC216-51	P216
UCP217	85	95.2	310	247	83	25	30	32	185	85.7	34.1	M20	UC217	P217
UCP217-52		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-52	P217
UCP217-53		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-53	P217
UCP217-55		95.2	310	247	83	25	30	32	185	85.7	34.1	3/4	UC217-55	P217
UCP218	90	101.6	327	262	88	27	33	33	198	96	39.7	M22	UC218	P218
UCP218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	P218
UCP305	25	45	175	132	45	17	20	15	85	38	15	M14	UC305	P305
UCP305-14		45	175	132	45	17	20	15	85	38	15	1/2	UC305-14	P305
UCP305-15		45	175	132	45	17	20	15	85	38	15	1/2	UC305-15	P305
UCP305-16		45	175	132	45	17	20	15	85	38	15	1/2	UC305-16	P305
UCP306	30	50	180	140	50	17	20	18	95	43	17	M14	UC306	P306
UCP306-18		50	180	140	50	17	20	18	95	43	17	1/2	UC306-18	P306
UCP306-19		50	180	140	50	17	20	18	95	43	17	1/2	UC306-19	P306
UCP307	35	56	210	160	56	17	25	20	106	48	19	M14	UC307	P307
UCP307-20		56	210	160	56	17	25	20	106	48	19	1/2	UC307-20	P307
UCP307-21		56	210	160	56	17	25	20	106	48	19	1/2	UC307-21	P307
UCP307-22		56	210	160	56	17	25	20	106	48	19	1/2	UC307-22	P307
UCP307-23		56	210	160	56	17	25	20	106	48	19	1/2	UC307-23	P307
UCP308	40	60	220	170	60	17	27	22	116	52	19	M14	UC308	P308
UCP308-24		60	220	170	60	17	27	22	116	52	19	1/2	UC308-24	P308
UCP308-25		60	220	170	60	17	27	22	116	52	19	1/2	UC308-25	P308
UCP309	45	67	245	190	67	20	30	24	129	57	22	M16	UC309	P309
UCP309-26		67	245	190	67	20	30	24	129	57	22	5/8	UC309-26	P309
UCP309-27		67	245	190	67	20	30	24	129	57	22	5/8	UC309-27	P309
UCP309-28		67	245	190	67	20	30	24	129	57	22	5/8	UC309-28	P309
UCP310	50	75	275	212	75	20	35	27	143	61	22	M16	UC310	P310
UCP310-30		75	275	212	75	20	35	27	143	61	22	5/8	UC310-30	P310
UCP310-31		75	275	212	75	20	35	27	143	61	22	5/8	UC310-31	P310
UCP311	55	80	310	236	80	20	38	30	154	66	25	M16	UC311	P311
UCP311-32		80	310	236	80	20	38	30	154	66	25	5/8	UC311-32	P311
UCP311-34		80	310	236	80	20	38	30	154	66	25	5/8	UC311-34	P311
UCP311-35		80	310	236	80	20	38	30	154	66	25	5/8	UC311-35	P311
UCP312	60	85	330	250	85	25	38	32	165	71	26	M20	UC312	P312
UCP312-36		85	330	250	85	25	38	32	165	71	26	3/4	UC312-36	P312
UCP312-38		85	330	250	85	25	38	32	165	71	26	3/4	UC312-38	P312
UCP312-39		85	330	250	85	25	38	32	165	71	26	3/4	UC312-39	P312
UCP313	65	90	340	260	90	25	38	33	176	75	30	M20	UC313	P313
UCP313-40		90	340	260	90	25	38	33	176	75	30	3/4	UC313-40	P313
UCP314	70	95	360	280	90	27	40	35	187	78	33	M22	UC314	P314
UCP314-44		95	360	280	90	27	40	35	187	78	33	7/8	UC314-44	P314
UCP315	75	100	380	290	100	27	40	35	198	82	32	M22	UC315	P315
UCP315-48		100	380	290	100	27	40	35	198	82	32	7/8	UC315-48	P315
UCP316	80	106	400	300	110	27	40	40	210	86	34	M22	UC315	P316
UCP316-50		106	400	300	110	27	40	40	210	86	34	7/8	UC316-50	P316
UCP317	85	112	420	320	110	33	45	40	220	96	40	M27	UC317	P317
UCP317-52		112	420	320	110	33	45	40	220	96	40	1	UC317-52	P317
UCP318	90	118	430	330	110	33	45	45	235	96	40	M27	UC318	P318
UCP318-56		118	430	330	110	33	45	45	235	96	40	1	UC318-56	P318
UCP319	95	125	470	360	120	36	50	45	250	103	41	M30	UC319	P319
UCP319-60		125	470	360	120	36	50	45	250	103	41	2001/1/8	UC319-60	P319
UCP320	100	140	490	380	120	36	50	50	275	108	42	M30	UC320	P320
UCP320-64		140	490	380	120	36	50	50	275	108	42	2001/1/8	UC320-64	P320
UCP321		140	490	380	120	36	50	50	280	112	44	M30	UC321	P321
UCP322		150	520	400	140	40	55	55	300	117	46	M33	UC322	P322
UCP324		160	570	450	140	40	55	65	320	126	51	M33	UC324	P324
UCP326		180	600	480	140	40	55	75	355	135	54	M33	UC326	P326
UCP328		200	620	500	140	40	55	75	390	145	59	M33	UC328	P328

Bloc d'oreiller : UCPE, UCPX, UCPH
Unité N0.	Diamètre de l'arbre d	Dimensions (mm)										B0ltTaillemminch	Roulement N0.	Logement utilisant N0.
Unité N0.	mm	h	a	e	b	S1	S2	g	w	Bi	n	B0ltTaillemminch	Roulement N0.	Logement utilisant N0.
UCPE201	12	33.3	127	95	38	13	16	15	65	31	12.7	M10	UC201	PE204
CUPE201-8		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC201-8	PE204
UCPE202	15	33.3	127	95	38	13	16	15	65	31	12.7	M10	UC202	PE204
CUPE202-9		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-9	PE204
CUPE202-10		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC202-10	PE204
SCUC203	17	33.3	127	95	38	13	16	15	65	31	12.7	M10	UC203	PE204
UCPE203-11		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC203-11	PE204
UCPE204	20	33.3	127	95	38	13	16	15	65	31	12.7	M10	UC204	PE204
CUPE204-12		33.3	127	95	38	13	16	15	65	31	12.7	3/8	UC204-12	PE204
UCPE205	25	36.5	140	105	38	13	16	16	70	34.1	14.3	M10	UC205	PE205
UCPE205-13		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-13	PE205
UCPE205-14		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-14	PE205
CUPE205-15		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-15	PE205
UCPE205-16		36.5	140	105	38	13	16	16	70	34.1	14.3	3/8	UC205-16	PE205
UCPE206	30	42.9	165	121	48	17	21	18	83	38.1	15.9	M14	UC206	PE206
CUPE206-17		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-17	PE206
CUPE206-18		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-18	PE206
CUPE206-19		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-19	PE206
CUPE206-20		42.9	165	121	48	17	21	18	83	38.1	15.9	1/2	UC206-20	PE206
UCPE207	35	47.6	167	127	48	17	21	19	94	42.9	17.5	M14	UC207	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-20	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-21	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-22	PE207
UCPE207-20		47.6	167	127	48	17	21	19	94	42.9	17.5	1/2	UC207-23	PE207
CUPE208	40	49.2	184	137	54	17	25	19	100	49.2	19	M14	UC208	PE208
CUPE208-24		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-24	PE208
CUPE208-25		49.2	184	137	54	17	25	19	100	49.2	19	1/2	UC208-25	PE208
CUPE209	45	54	190	146	54	17	25	20	108	49.2	19	M14	UC209	PE209
UCPE209-26		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-26	PE209
CUPE209-27		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-27	PE209
CUPE209-28		54	190	146	54	17	25	20	108	49.2	19	1/2	UC209-28	PE209
SCUC210	50	57.2	206	159	60	20	25	22	114	51.6	19	M16	UC210	PE210
CUPE210-29		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-29	PE210
UCPE210-30		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-30	PE210
CUPE210-31		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-31	PE210
CUPE210-32		57.2	206	159	60	20	25	22	114	51.6	19	5/8	UC210-32	PE210
SCUC211	55	63.5	219	171	60	20	25	22	126	55.6	22.2	M16	UC211	PE211
CUPE211-32		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-32	PE211
CUPE211-33		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-33	PE211
CUPE211-34		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-34	PE211
UCPE211-35		63.5	219	171	60	20	25	22	126	55.6	22.2	5/8	UC211-35	PE211
CUCPE212	60	69.8	241	184	70	20	25	25	138	65.1	25.4	M16	UC212	PE212
CUPE212-36		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-36	PE212
CUPE212-37		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-37	PE212
CUPE212-38		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-38	PE212
CUPE212-39		69.8	241	184	70	20	25	25	138	65.1	25.4	5/8	UC212-39	PE212
SCUC213	65	76.2	265	203	70	25	29	27	150	65.1	25.4	M20	UC213	PE213
CUPE213-40		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-40	PE213
CUPE213-41		76.2	265	203	70	25	29	27	150	65.1	25.4	3/4	UC213-41	PE213
SCUC214	70	79.4	266	210	72	25	31	27	156	74.6	30.2	M20	UC214	PE214
CUPE214-42		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-42	PE214
CUPE214-43		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-43	PE214
CUPE214-44		79.4	266	210	72	25	31	27	156	74.6	30.2	3/4	UC214-44	PE214
CUCPE215	75	82.6	275	217	74	25	31	28	163	77.8	33.3	M20	UC215	PE215
CUPE215-45		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-45	PE215
CUPE215-46		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-46	PE215
CUPE215-47		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-47	PE215
CUPE215-48		82.6	275	217	74	25	31	28	163	77.8	33.3	3/4	UC215-48	PE215
UCPE216	80	88.9	292	232	78	25	31	30	175	82.6	33.3	M20	UC216	PE216
CUPE216-49		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-49	PE216
CUPE216-50		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-50	PE216
CUPE216-51		88.9	292	232	78	25	31	30	175	82.6	33.3	3/4	UC216-51	PE216
SCUC217	85	95.2	310	247	83	25	31	32	186	85.7	34.1	M20	UC217	PE217
CUPE217-52		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-52	PE217
CUPE217-53		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-53	PE217
CUPE217-55		95.2	310	247	83	25	31	32	186	85.7	34.1	3/4	UC217-55	PE217
SCUC218	90	101.6	327	262	88	27	33	33	198	96	39.7	M22	UC218	PE218
CUPE218-56		101.6	327	262	88	27	33	33	198	96	39.7	7/8	UC218-56	PE218
UCPX05	25	44.4	159	119	51	17	25	18	85	38.1	15.9	M14	UCX05	PX05
UCPX05-16		44.4	159	119	51	17	25	18	85	38.1	15.9	1/2	UCX05-16	PX05
UCPX06	30	47.6	175	127	57	17	25	20	94	42.9	17.5	M14	UCX06	PX06
UCPX06-19		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-19	PX06
UCPX06-20		47.6	175	127	57	17	25	20	94	42.9	17.5	1/2	UCX06-20	PX06
UCPX07	35	54	203	144	57	17	30	22	105	49.2	19	M14	UCX07	PX07
UCPX07-22		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-22	PX07
UCPX07-23		54	203	144	57	17	30	22	105	49.2	19	1/2	UCX07-23	PX07
UCPX08	40	58.7	222	156	67	20	32	26	113	49.2	19	M16	UCX08	PX08
UCPX08-24 UCPX08	2001/1/2	58.7	222	156	67	20	32	26	113	49.2	19	5/8	UCX08-24	PX08
UCPX09	45	58.7	222	156	67	20	33	26	116	51.6	19	M16	UCX09	PX09
UCPX09-26		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-26	PX09
UCPX09-27		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-27	PX09
UCPX09-28		58.7	222	156	67	20	33	26	116	51.6	19	5/8	UCX09-28	PX09
UCPX10	50	63.5	241	171	73	20	36	27	126	55.6	22.2	M16	UCX10	PX10
UCPX10-31		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-31	PX10
UCPX10-32		63.5	241	171	73	20	36	27	126	55.6	22.2	5/8	UCX10-32	PX10
UCPX11	55	69.8	260	184	79	25	36	30	139	65.1	25.4	M20	UCX11	PX11
UCPX11-35		69.8	260	184	79	25	36	30	139	65.1	25.4	3/4	UCX11-35	PX11
UCPX12	60	76.2	286	203	83	25	41	32	151	65.1	25.4	M20	UCX12	PX12
UCPX12-38		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-38	PX12
UCPX12-39		76.2	286	203	83	25	41	32	151	65.1	25.4	3/4	UCX12-39	PX12
UCPX13	65	76.2	286	203	83	25	41	32	154	74.6	30.2	M20	UCX13	PX13
UCPX13-40		76.2	286	203	83	25	41	32	154	74.6	30.2	3/4	UCX13-40	PX13
UCPX14	70	88.9	330	229	89	27	51	35	172	77.8	33.3	M22	UCX14	PX14
UCPX14-44		88.9	330	229	89	27	51	35	172	77.8	33.3	7/8	UCX14-44	PX14
UCPX15		88.9	330	229	89	27	51	35	177	82.6	33.3	M22	UCX15	PX15
UCPX15-47		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-47	PX15
UCPX15-48		88.9	330	229	89	27	51	35	177	82.6	33.3	7/8	UCX15-48	PX15
UCPX16	80	101.6	381	283	102	27	59	42	197	85.7	34.1	M22	UCX16	PX16
UCPX16-50		101.6	381	283	102	27	59	42	197	85.7	34.1	7/8	UCX16-50	PX16
UCPX17	85	101.6	381	283	102	27	59	42	202	96	39.7	M22	UCX17	PX17
UCPX17-52		101.6	381	283	102	27	59	42	202	96	39.7	7/8	UCX17-52	PX17
UCPX18	90	101.6	381	283	111	27	60	45	206	104	42.9	M22	UCX18	PX18
UCPX18-56		101.6	381	283	111	27	60	45	206	104	42.9	7/8	UCX18-56	PX18
UCPX20	100	127	432	337	121	33	64	52	250	117.5	49.2	M30	UCX20	PX20
UCPX20-63		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-63	PX20
UCPX20-64		127	432	337	121	33	64	52	250	117.5	49.2	2001/1/8	UCX20-64	PX20
UCPH201	12	70	127	95	40	13	19	15	101	31	12.7	M10	UC201	PH204
UCPH202	15	70	127	95	40	13	19	15	101	31	12.7	M10	UC202	PH204
UCPH203	17	70	127	95	40	13	19	15	101	31	12.7	M10	UC203	PH204
UCPH204	20	70	127	95	40	13	19	15	101	31	12.7	M10	UC204	PH204
UCPH201-8		70	127	95	40	13	19	15	101	31	12.7	3/8	UC201-8	PH204
UCPH202-9		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-9	PH204
UCPH202-10		70	127	95	40	13	19	15	101	31	12.7	3/8	UC202-10	PH204
UCPH203-11		70	127	95	40	13	19	15	101	31	12.7	3/8	UC203-11	PH204
UCPH204-12		70	127	95	40	13	19	15	101	31	12.7	3/8	UC204-12	PH204
UCPH205	25	80	140	105	50	13	19	16	114	34	14.3	M10	UC205	PH205
UCPH205-13		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-13	PH205
UCPH205-14		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-14	PH205
UCPH205-15		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-15	PH205
UCPH205-16		80	140	105	50	13	19	16	114	34	14.3	3/8	UC205-16	PH205
UCPH206	30	90	165	121	50	17	21	18	130	38.1	15.9	M14	UC206	PH206
UCPH206-17		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-17	PH206
UCPH206-18		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-18	PH206
UCPH206-19		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-19	PH206
UCPH206-20		90	165	121	50	17	21	18	130	38.1	15.9	1/2	UC206-20	PH206
UCPH207	35	95	167	127	60	17	21	19	140	42.9	17.5	M14	UC207	PH207
UCPH207-20		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-20	PH207
UCPH207-21		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-21	PH207
UCPH207-22		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-22	PH207
UCPH207-23		95	167	127	60	17	21	19	140	42.9	17.5	1/2	UC207-23	PH207
UCPH208	40	100	184	137	70	17	25	19	149	49.2	19	M14	UC208	PH208
UCPH208-24		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-24	PH208
UCPH208-25		100	184	137	70	17	25	19	149	49.2	19	1/2	UC208-25	PH208
UCPH209	45	105	190	146	70	17	25	20	157	49.2	19	M14	UC209	PH209
UCPH209-26		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-26	PH209
UCPH209-27		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-27	PH209
UCPH209-28		105	190	146	70	17	25	20	157	49.2	19	1/2	UC209-28	PH209
UCPH210	50	110	206	159	70	20	25	22	165	51.6	19	M16	UC210	PH210
UCPH210-29		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-29	PH210
UCPH210-30		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-30	PH210
UCPH210-31		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-31	PH210
UCPH210-32		110	206	159	70	20	25	22	165	51.6	19	5/8	UC210-32	PH210
UCPH211	55	120	219	171	75	19	22	22	181	55.6	22.2	M16	UC211	PH211
UCPH211-32		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-32	PH211
UCPH211-33		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-33	PH211
UCPH211-34		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-34	PH211
UCPH211-35		120	219	171	75	19	22	22	181	55.6	22.2	5/8	UC211-35	PH211
UCPH212	60	130	235	184	85	19	23	25	197	65.1	25.4	M16	UC212	PH212
UCPH212-36		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-36	PH212
UCPH212-37		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-37	PH212
UCPH212-38		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-38	PH212
UCPH212-39		130	235	184	85	19	23	25	197	65.1	25.4	5/8	UC212-39	PH212
UCPH213	65	140	262	203	95	23	28	27	212	65.1	25.4	M20	UC213	PH213
UCPH213-40		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-40	PH213
UCPH213-41		140	262	203	95	23	28	27	212	65.1	25.4	3/4	UC213-41	PH213
UCPH214	70	150	268	210	105	23	28	28	225	74.6	30.2	M20	UC214	PH214
UCPH214-42		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-42	PH214
UCPH214-43		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-43	PH214
UCPH214-44		150	268	210	105	23	28	28	225	74.6	30.2	3/4	UC214-44	PH214
UCPH215	75	160	275	217	115	23	28	29	238	77.8	33.3	M20	UC215	PH215
UCPH215-45		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-45	PH215
UCPH215-46		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-46	PH215
UCPH215-47		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-47	PH215
UCPH215-48		160	275	217	115	23	28	29	238	77.8	33.3	3/4	UC215-48	PH215
UCPH216	80	170	290	232	125	23	28	30	253	82.6	33.3	M20	UC216	PH216
UCPH216-50		170	290	232	125	23	28	30	253	82.6	33.3	3/4	UC216-50	PH216

Bloc d'oreiller : UCPA, UCPG, UCPW
Numéro d'unité.	Diamètre de l'arbre d	Dimensions (mm)										Taille du boulon mm	Numéro de roulement.	Numéro de logement
Numéro d'unité.	mm	h	a	e	b	S	g	l	w	B	n		Numéro de roulement.	Numéro de logement
UCPA201	12	30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC201	PA204
UCPA201-8		30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC201-8	PA204
UCPA202	15	30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC202	PA204
UCPA202-9		30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC202-9	PA204
UCPA202-10		30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC202-10	PA204
UCPA203	17	30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC203	PA204
UCPA203-11		30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC203-11	PA204
UCPA204	20	30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC204	PA204
UCPA204-12		30.2	76	52	38	M10	15	11	62	31	12.7	M10	UC204-12	PA204
UCPA205	25	36.5	84	56	38	M10	15	12	72	34.1	14.3	M10	UC205	PA205
UCPA205-13		36.5	84	56	38	M10	15	12	72	34.1	14.3	M10	UC205-13	PA205
UCPA205-14		36.5	84	56	38	M10	15	12	72	34.1	14.3	M10	UC205-14	PA205
UCPA205-15		36.5	84	56	38	M10	15	12	72	34.1	14.3	M10	UC205-15	PA205
UCPA205-16		36.5	84	56	38	M10	15	12	72	34.1	14.3	M10	UC205-16	PA205
UCPA206	30	42.9	94	66	48	M14	18	13	84	38.1	15.9	M14	UC206	PA206
UCPA206-17		42.9	94	66	48	M14	18	13	84	38.1	15.9	M14	UC206-17	PA206
UCPA206-18		42.9	94	66	48	M14	18	13	84	38.1	15.9	M14	UC206-18	PA206
UCPA206-19		42.9	94	66	48	M14	18	13	84	38.1	15.9	M14	UC206-19	PA206
UCPA206-20		42.9	94	66	48	M14	18	13	84	38.1	15.9	M14	UC206-20	PA206
UCPA207	35	47.6	110	80	48	M14	20	13	95	42.9	17.5	M14	UC207	PA207
UCPA207-20		47.6	110	80	48	M14	20	13	95	42.9	17.5	M14	UC207-20	PA207
UCPA207-21		47.6	110	80	48	M14	20	13	95	42.9	17.5	M14	UC207-21	PA207
UCPA207-22		47.6	110	80	48	M14	20	13	95	42.9	17.5	M14	UC207-22	PA207
UCPA207-23		47.6	110	80	48	M14	20	13	95	42.9	17.5	M14	UC207-23	PA207
UCPA208	40	49.2	116	84	54	M14	20	13	100	49.2	19	M14	UC208	PA208
UCPA208-24		49.2	116	84	54	M14	20	13	100	49.2	19	M14	UC208-24	PA208
UCPA208-25		49.2	116	84	54	M14	20	13	100	49.2	19	M14	UC208-25	PA208
UCPA209	45	54.2	120	90	54	M14	25	13	108	49.2	19	M14	UC209	PA209
UCPA209-26		54.2	120	90	54	M14	25	13	108	49.2	19	M14	UC209-26	PA209
UCPA209-27		54.2	120	90	54	M14	25	13	108	49.2	19	M14	UC209-27	PA209
UCPA209-28		54.2	120	90	54	M14	25	13	108	49.2	19	M14	UC209-28	PA209
UCPA210	50	57.2	130	94	60	M16	25	14	116	51.6	19	M16	UC210	PA210
UCPA210-29		57.2	130	94	60	M16	25	14	116	51.6	19	M16	UC210-29	PA210
UCPA210-30		57.2	130	94	60	M16	25	14	116	51.6	19	M16	UC210-30	PA210
UCPA210-31		57.2	130	94	60	M16	25	14	116	51.6	19	M16	UC210-31	PA210
UCPA210-32		57.2	130	94	60	M16	25	14	116	51.6	19	M16	UC210-32	PA210
UCPA211	55	63.5	140	104	66	M16	25	16	125	55.6	22.2	M16	UC211	PA211
UCPA211-32		63.5	140	104	66	M16	25	16	125	55.6	22.2	M16	UC211-32	PA211
UCPA211-33		63.5	140	104	66	M16	25	16	125	55.6	22.2	M16	UC211-33	PA211
UCPA211-34		63.5	140	104	66	M16	25	16	125	55.6	22.2	M16	UC211-34	PA211
UCPA211-35		63.5	140	104	66	M16	25	16	125	55.6	22.2	M16	UC211-35	PA211
UCPA212	60	69.9	150	114	68	M16	25	16	138	65.1	25.4	M16	UC212	PA212
UCPA212-36		69.9	150	114	68	M16	25	16	138	65.1	25.4	M16	UC212-36	PA212
UCPA212-37		69.9	150	114	68	M16	25	16	138	65.1	25.4	M16	UC212-37	PA212
UCPA212-38		69.9	150	114	68	M16	25	16	138	65.1	25.4	M16	UC212-38	PA212
UCPA212-39		69.9	150	114	68	M16	25	16	138	65.1	25.4	M16	UC212-39	PA212
UCPA213	65	76.2	160	124	70	M16	25	16	150	65.1	25.4	M16	UC213	PA213
UCPA213-40		76.2	160	124	70	M16	25	16	150	65.1	25.4	M16	UC213-40	PA213
UCPA213-41		76.2	160	124	70	M16	25	16	150	65.1	25.4	M16	UC213-41	PA213
UCPG201	12	30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW201	PG203
UCPG202	15	30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW202	PG203
UCPG203	17	30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW203	PG203
UCPG201-8		30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW201-8	PG203
UCPG202-9		30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW202-9	PG203
UCPG202-10		30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW202-10	PG203
UCPG203-11		30.2	55	38	30	M6	12	14	57	26	10	M6X1	UCW203-11	PG203
UCPG201	12	33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC201	PG204
UCPG202	15	33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC202	PG204
UCPG203	17	33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC203	PG204
UCPG204	20	33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC204	PG204
UCPG201-8		33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC201-8	PG204
UCPG202-9		33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC202-9	PG204
UCPG202-10		33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC202-10	PG204
UCPG203-11		33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC203-11	PG204
UCPG204-12		33.3	70	49	38	M8	15	14	64	31	12.7	M8X1.25	UC204-12	PG204
UCPG205	25	36.5	75	50	38	M10	15	15	70	34.1	14.3	M10X1.5	UC205	PG205
UCPG205-13		36.5	75	50	38	M10	15	15	70	34.1	14.3	M10X1.5	UC205-13	PG205
UCPG205-14		36.5	75	50	38	M10	15	15	70	34.1	14.3	M10X1.5	UC205-14	PG205
UCPG205-15		36.5	75	50	38	M10	15	15	70	34.1	14.3	M10X1.5	UC205-15	PG205
UCPG205-16		36.5	75	50	38	M10	15	15	70	34.1	14.3	M10X1.5	UC205-16	PG205
UCPG206	30	42.9	85	60	48	M10	18	17	83	38.1	15.9	M10X1.5	UC206	PG206
UCPG206-17		42.9	85	60	48	M10	18	17	83	38.1	15.9	M10X1.5	UC206-17	PG206
UCPG206-18		42.9	85	60	48	M10	18	17	83	38.1	15.9	M10X1.5	UC206-18	PG206
UCPG206-19		42.9	85	60	48	M10	18	17	83	38.1	15.9	M10X1.5	UC206-19	PG206
UCPG206-20		42.9	85	60	48	M10	18	17	83	38.1	15.9	M10X1.5	UC206-20	PG206
UCPG207	35	47.6	100	68	48	M12	18	17	93	42.9	17.5	M12X1. 75	UC207	PG207
UCPG207-20		47.6	100	68	48	M12	18	17	93	42.9	17.5	M12X1. 75	UC207-20	PG207
UCPG207-21		47.6	100	68	48	M12	18	17	93	42.9	17.5	M12X1. 75	UC207-21	PG207
UCPG207-22		47.6	100	68	48	M12	18	17	93	42.9	17.5	M12X1. 75	UC207-22	PG207
UCPG207-23		47.6	100	68	48	M12	18	17	93	42.9	17.5	M12X1. 75	UC207-23	PG207
UCPG208	40	49.2	110	78	54	M12	18	20	98	49.2	19	M12X1.75	UC208	PG208
UCPG208-24		49.2	110	78	54	M12	18	20	98	49.2	19	M12X1.75	UC208-24	PG208
UCPG208-25		49.2	110	78	54	M12	18	20	98	49.2	19	M12X1.75	UC208-25	PG208
UCPG209	45	53.9	120	85	54	M12	22	20	106	49.2	19	M12X1.75	UC209	PG209
UCPG209-26		53.9	120	85	54	M12	22	20	106	49.2	19	M12X1.75	UC209-26	PG209
UCPG209-27		53.9	120	85	54	M12	22	20	106	49.2	19	M12X1.75	UC209-27	PG209
UCPG209-28		53.9	120	85	54	M12	22	20	106	49.2	19	M12X1.75	UC209-28	PG209
UCPG210	50	57.2	135	95	60	M16	25	21	114	51.6	19	M16X2	UC210	PG210
UCPG210-29		57.2	135	95	60	M16	25	21	114	51.6	19	M16X2	UC210-29	PG210
UCPG210-30		57.2	135	95	60	M16	25	21	114	51.6	19	M16X2	UC210-30	PG210
UCPG210-31		57.2	135	95	60	M16	25	21	114	51.6	19	M16X2	UC210-31	PG210
UCPG210-32		57.2	135	95	60	M16	25	21	114	51.6	19	M16X2	UC210-32	PG210
UCPG211	55	63.5	140	100	60	M16	25	25	126	55.6	22.2	M16X2	UC211	PG211
UCPG211-32		63.5	140	100	60	M16	25	25	126	55.6	22.2	M16X2	UC211-32	PG211
UCPG211-33		63.5	140	100	60	M16	25	25	126	55.6	22.2	M16X2	UC211-33	PG211
UCPG211-34		63.5	140	100	60	M16	25	25	126	55.6	22.2	M16X2	UC211-34	PG211
UCPG211-35		63.5	140	100	60	M16	25	25	126	55.6	22.2	M16X2	UC211-35	PG211
UCPG212	60												UC212	PG212
UCPG212-36		69.8	150	105	70	M16	25	25	138	65.1	25.4	M16X2	UC212-36	PG212
UCPG212-37		69.8	150	105	70	M16	25	25	138	65.1	25.4	M16X2	UC212-37	PG212
UCPG212-38		69.8	150	105	70	M16	25	25	138	65.1	25.4	M16X2	UC212-38	PG212
UCPG212-39		69.8	150	105	70	M16	25	25	138	65.1	25.4	M16X2	UC212-39	PG212
UCPW201	12	33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC201	PW204
UCPW202	15	33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC202	PW204
UCPW203	17	33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC203	PW204
UCPW204	20	33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC204	PW204
UCPW201-8		33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC201-8	PW204
UCPW202-9		33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC202-9	PW204
UCPW202-10		33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC202-10	PW204
UCPW203-11		33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC203-11	PW204
UCPW204-12		33.3	65	50.8	32	M8	13	13	65	31	12.7	M8X1. 25	UC204-12	PW204
UCPW205	25	36.5	70	50.8	36	M10	13	13	70	34	14.3	M10X1.5	UC205	PW205
UCPW205-13		36.5	70	50.8	36	M10	13	13	70	34	14.3	M10X1.5	UC205-13	PW205
UCPW205-14		36.5	70	50.8	36	M10	13	13	70	34	14.3	M10X1.5	UC205-14	PW205
UCPW205-15		36.5	70	50.8	36	M10	13	13	70	34	14.3	M10X1.5	UC205-15	PW205
UCPW205-16		36.5	70	50.8	36	M10	13	13	70	34	14.3	M10X1.5	UC205-16	PW205
UCPW206	30	42.9	98	76.2	38	M10	16	15	82	38.1	15.9	M10X1.5	UC206	PW206
UCPW206-17		42.9	98	76.2	38	M10	16	15	82	38.1	15.9	M10X1.5	UC206-17	PW206
UCPW206-18		42.9	98	76.2	38	M10	16	15	82	38.1	15.9	M10X1.5	UC206-18	PW206
UCPW206-19		42.9	98	76.2	38	M10	16	15	82	38.1	15.9	M10X1.5	UC206-19	PW206
UCPW206-20		42.9	98	76.2	38	M10	16	15	82	38.1	15.9	M10X1.5	UC206-20	PW206
UCPW207	35	47.6	103	82.6	45	M10	19	15	93	42.9	17.5	M10X1.5	UC207	PW207
UCPW207-20		47.6	103	82.6	45	M10	19	15	93	42.9	17.5	M10X1.5	UC207-20	PW207
UCPW207-21		47.6	103	82.6	45	M10	19	15	93	42.9	17.5	M10X1.5	UC207-21	PW207
UCPW207-22		47.6	103	82.6	45	M10	19	15	93	42.9	17.5	M10X1.5	UC207-22	PW207
UCPW207-23		47.6	103	82.6	45	M10	19	15	93	42.9	17.5	M10X1.5	UC207-23	PW207
UCPW208	40	49.2	116	88.9	47	M12	19	15	99	49.2	19	M12X1. 75	UC208	PW208
UCPW208-24		49.2	116	88.9	47	M12	19	15	99	49.2	19	M12X1. 75	UC208-24	PW208
UCPW208-25		49.2	116	88.9	47	M12	19	15	99	49.2	19	M12X1. 75	UC208-25	PW208
UCPW209	45	53.9	120	95.3	48	M12	19	18	107	49.2	19	M12X1.75	UC209	PW209
UCPW209-26		53.9	120	95.3	48	M12	19	18	107	49.2	19	M12X1.75	UC209-26	PW209
UCPW209-27		53.9	120	95.3	48	M12	19	18	107	49.2	19	M12X1.75	UC209-27	PW209
UCPW209-28		53.9	120	95.3	48	M12	19	18	107	49.2	19	M12X1.75	UC209-28	PW209
UCPW210	50	57.2	135	101.6	54	M16	22	18	115	51.6	19	M16X2	UC210	PW210
UCPW210-29		57.2	135	101.6	54	M16	22	18	115	51.6	19	M16X2	UC210-29	PW210
UCPW210-30		57.2	135	101.6	54	M16	22	18	115	51.6	19	M16X2	UC210-30	PW210
UCPW210-31		57.2	135	101.6	54	M16	22	18	115	51.6	19	M16X2	UC210-31	PW210
UCPW210-32		57.2	135	101.6	54	M16	22	18	115	51.6	19	M16X2	UC210-32	PW210

Bloc d'oreiller : UCHA
Numéro d'unité	Diamètre de l'arbre	Dimensions(mm)										Poids
	d	L	Ho	H	A	M(po)	F	C	A1	B	S	(kg)
	(mm)	L	Ho	H	A	M(po)	F	C	A1	B	S	(kg)
UCHA204	20	64	96	64	40	G3/4	19	0	21	31	12.7	0.7
UCHA204-12		64	96	64	40	G3/4	19	0	21	31	12.7	0.7
UCHA205	25	78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-14		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-15		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA205-16		78	103	64	40	G3/4	19	0	24	34.1	14.3	0.74
UCHA206	30	78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-17		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-18		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-19		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA206-20		78	103	64	40	G3/4	19	0	28	38.1	15.9	0.91
UCHA207	35	92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-20		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-21		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-22		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA207-23		92	116	70	40	G3/4	19	0	30	42.9	17.5	1.19
UCHA208	40	100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA208-24		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA208-25		100	123	73	40	G3/4	19	2	33	49.2	19	1.36
UCHA209	45	108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-26		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-27		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA209-28		108	136	82	48	G1	21	5	35	49.2	19	1.78
UCHA210	50	119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-30		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-31		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA210-32		119	142	83	48	G1	21	5	37	51.6	19	1.93
UCHA211	55	126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-32		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-34		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA211-35		126	150	87	60	G5/4	25	7	38	55.6	22.2	3.5
UCHA212	60	142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-36		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-38		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9
UCHA212-39		142	173	102	60	G5/4	28	9	42	65.1	25.4	3.9

Problèmes courants rencontrés par les opérateurs d’équipement

Les propriétaires d’équipements sont fréquemment confrontés à :

Désalignement de l'arbre provoquant une usure prématurée des roulements

Vibrations excessives pendant un fonctionnement continu

Poussière et humidité pénétrant dans la chambre du roulement

Procédures de remplacement de roulements difficiles

Temps d'arrêt inattendu dû à des dommages au logement

Besoins d’entretien fréquents

Ces problèmes peuvent augmenter les coûts d’exploitation et réduire la durée de vie des équipements.

Les roulements et boîtiers montés BMT sont conçus pour relever ces défis grâce à une conception de boîtier optimisée, des jeux de roulement contrôlés et des systèmes d'étanchéité efficaces.

Boîtier haute résistance pour un support d'arbre stable

La rigidité du boîtier affecte directement les performances des roulements.

En fonction des exigences de l'application, BMT propose :

Boîtiers en fonte

Recommandé pour :

Équipement industriel robuste

Systèmes de convoyeurs

Machines agricoles

Équipement minier

Les avantages comprennent :

Meilleure absorption des vibrations

Résistance structurelle plus élevée

Résistance améliorée à la déformation

Positionnement de l'arbre plus stable

Boîtiers en acier embouti

Convient pour :

Machines légères

Équipement compact

Applications où la réduction de poids est importante

Les avantages comprennent :

Poids réduit

Installation rentable

Remplacement facile

Toutes les surfaces du boîtier sont usinées avec précision pour maintenir la précision du montage et un bon alignement des roulements.

Inserts de roulement conçus pour un fonctionnement continu

L'insert de roulement est le composant central de chaque unité montée.

Les inserts de roulement BMT sont fabriqués à partir d'acier pour roulements de haute qualité et subissent un traitement thermique contrôlé pour obtenir une dureté et une résistance à la fatigue constantes.

Les principaux avantages en termes de performances comprennent :

Bruit de fonctionnement réduit

Niveaux de vibrations inférieurs

Précision de rotation stable

Durée de vie améliorée

Génération de chaleur réduite

Pour les applications exposées à la contamination, nous proposons des configurations d’étanchéité multi-lèvres qui aident à prévenir :

Pénétration de poussière

Contamination par la boue

Pénétration de l'eau

Une bonne étanchéité est particulièrement importante dans les environnements agricoles, de manutention et d’exploitation en extérieur.

Installation plus rapide et coûts de maintenance réduits

L’un des avantages des paliers montés est l’efficacité de l’installation.

La conception intégrée permet un montage rapide de l'arbre sans procédures d'usinage ou d'alignement compliquées.

Les systèmes de verrouillage disponibles incluent :

Verrouillage par vis de réglage

Collier de verrouillage excentrique

Verrouillage du manchon adaptateur

Ces options permettent aux équipes de maintenance de remplacer rapidement les roulements, réduisant ainsi les temps d'arrêt de production et les coûts de main d'œuvre.

Pour les usines exploitant plusieurs lignes de production, un temps de remplacement réduit peut améliorer considérablement l’efficacité de la maintenance.

Fabrication et contrôle qualité

BMT Bearings exploite des lignes de production automatisées de meulage et d’assemblage avec une capacité de fabrication annuelle supérieure à 100 millions d’unités de roulements.

Chaque lot de production est soumis à plusieurs procédures d'inspection, notamment :

Vérification de la précision dimensionnelle

Mesure du jeu radial

Tests de bruit

Analyse vibratoire

Tests de performances en rotation

Contrôle de la dureté superficielle

Pour les projets OEM, des enregistrements complets de traçabilité de la production peuvent être conservés tout au long de la fabrication.

Notre système de gestion de la qualité est conforme à :

OIN 9001

IATF 16949

Ces normes contribuent à garantir une qualité constante des produits pour les chaînes d’approvisionnement industrielles et automobiles.

Applications typiques

Machines agricoles

Convient pour :

Semoirs

Récolteuses

Distributeurs d'engrais

Matériel d'irrigation

La conception scellée aide à réduire la contamination par la poussière, la terre et les résidus de récolte.

Systèmes de convoyeurs

Largement utilisé dans :

Convoyeurs à bande

Convoyeurs à rouleaux

Systèmes d'automatisation d'entrepôt

Lignes de conditionnement

Conçu pour un fonctionnement continu et un entretien facile.

Pompes et moteurs électriques

Fournit un support d'arbre stable tout en aidant à réduire les vibrations et à améliorer l'efficacité de rotation.

Équipement de transformation des aliments

Disponible avec des configurations d'étanchéité adaptées aux environnements de fonctionnement humides où la propreté et la fiabilité de l'équipement sont importantes.

Équipement minier et de construction

Les options de boîtiers robustes aident à résister aux charges de choc et aux conditions de fonctionnement difficiles.

Comment sélectionner l'unité de roulement montée correctement

Avant de sélectionner un ensemble de roulements montés, les facteurs suivants doivent être évalués :

Diamètre de l'arbre

La taille de l'alésage doit correspondre avec précision à la dimension de l'arbre.

Conditions de charge

Déterminez si l’unité connaîtra :

Charges radiales

Charges axiales

Charges combinées

Vitesse de fonctionnement

Des vitesses de rotation plus élevées peuvent nécessiter des jeux de roulements et des dispositions de lubrification spécifiques.

Conditions environnementales

Envisagez une exposition à :

Poussière

Humidité

Boue

Produits chimiques

Variations de température

Exigences d'entretien

Les applications avec un accès limité pour la maintenance bénéficient souvent de solutions d’étanchéité améliorées.

Notre équipe d'ingénieurs peut recommander des types de boîtiers, des méthodes de verrouillage et des configurations d'étanchéité adaptés en fonction des conditions de fonctionnement réelles.

Support OEM et fabrication personnalisée

Pour les équipementiers et les distributeurs industriels, BMT accompagne :

Production de roulements OEM

Systèmes d'étanchéité personnalisés

Matériaux de boîtier spéciaux

Dimensions non standards

Emballage de marque privée

Approvisionnement en commande groupée

La personnalisation permet de garantir la compatibilité avec des conceptions d’équipements et des exigences opérationnelles spécifiques.

Expérience d'approvisionnement mondiale

Les roulements et boîtiers montés BMT sont fournis à des clients en Europe, en Asie du Sud-Est, en Amérique du Sud et au Moyen-Orient.

Nos produits sont couramment utilisés par :

Fabricants de machines agricoles

Producteurs de systèmes de convoyage

Usines de moteurs électriques

Distributeurs d'équipements industriels

Entreprises d'entretien et de réparation

Une planification de production stable et une gestion des stocks aident à soutenir les programmes d'approvisionnement à long terme et la coopération OEM.

BMT Factory

Besoin d'aide pour choisir l'unité de roulement montée correcte ?

Si vous pouvez fournir :

Taille de l'arbre

Type d'équipement

État de charge

Vitesse de fonctionnement

Environnement de travail

Notre équipe technique peut recommander une configuration de roulements et de boîtiers montés appropriée pour contribuer à améliorer la fiabilité de l'équipement, à réduire la fréquence de maintenance et à réduire les coûts d'exploitation.

Catégorie associée

envoyer une demande

Informations de contact



Adresse

No.183, Longfeng, à l'ouest de la zone industrielle de Zhangting, Yuyao, Ningbo, Chine


Tél

+86-15990260649


E-mail

info@demy-bearing.com

Soumettez des spécifications pour les roulements industriels, les roulements à billes à gorge profonde, les roulements à rouleaux coniques, etc. L'équipe de BMT répond dans les 24 heures avec des prix compétitifs pour des roulements durables.
