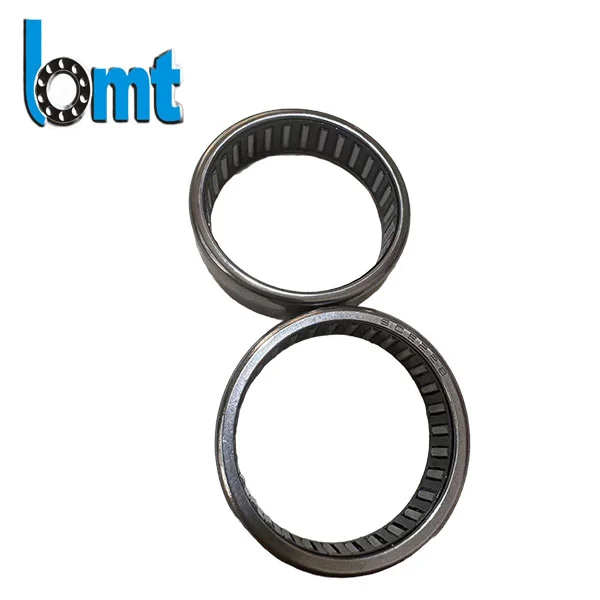

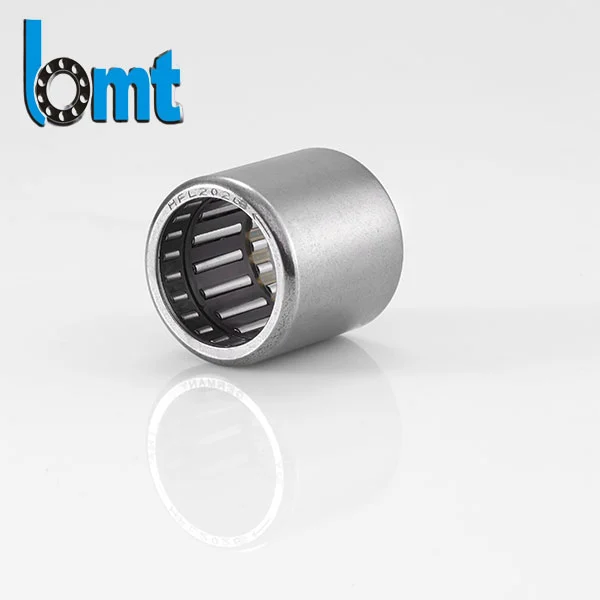

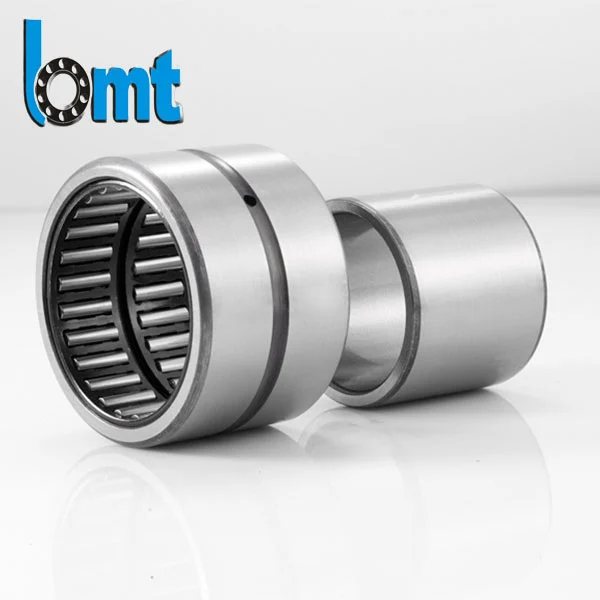

Roulements à aiguilles à coupelle étirée

Ces roulements sont largement utilisés dans les moteurs électriques, les transmissions automobiles, les systèmes d'engrenages, les machines agricoles et les outils industriels où une rotation stable et une répartition cohérente de la charge sont requises.

Défi technique que ce roulement résout

Dans les systèmes de transmission compacts, les ingénieurs sont souvent confrontés à trois problèmes récurrents :

• Espace d'installation radial limité
• Exigence de charge radiale élevée
• Usure précoce causée par une répartition inégale de la charge dans les roulements à billes standard

Les roulements à aiguilles à coupelle étirée répondent à ces conditions en augmentantsurface de contact entre les rouleaux et le chemin de roulement, ce qui réduit la concentration des contraintes et améliore la répartition de la charge pendant un fonctionnement continu.

Conception structurelle et principe de fonctionnement

Contrairement aux roulements à billes à gorge profonde, ce produit utilise unstructure à aiguilles avec une bague extérieure à paroi mince.

Principales caractéristiques de conception :

• Bague extérieure fine estampéeréduit les besoins en espace de logement
• Rouleaux cylindriques longsaugmenter la zone de contact avec le chemin de roulement
• Capacité de charge radiale élevéesous des dimensions compactes
• Convient pourinstallation par pression dans l'alésage du boîtier

Cette structure est particulièrement efficace dans les systèmes où la charge radiale est dominante et la charge axiale est minime ou contrôlée par d'autres composants.

Contrôle des matériaux et du traitement thermique

Les performances des roulements dépendent de la stabilité du matériau et du contrôle dimensionnel pendant la production.

Les roulements à aiguilles à coupelle étirée BMT sont fabriqués en utilisant :

• Acier à roulements en chrome à haute teneur en carbone (GCr15 / équivalent)
• Processus de formage à froid contrôlé pour une précision de la bague extérieure
• Rouleaux à aiguilles trempés avec finition de surface pour réduire la friction
• Processus de traitement thermique stabilisé pour maintenir l’uniformité de la dureté

Chaque lot est contrôlé pour maintenir une cohérence :

• Répartition de la dureté
• Rondeur des rouleaux
• Qualité de la surface du chemin de roulement
• Tolérance dimensionnelle dans des conditions d'ajustement à la presse

Applications typiques

Basé sur les modèles d'utilisation industrielle, ce type de roulement est couramment utilisé dans :

• Réducteurs et systèmes de réduction compacts
• Ensembles de transmission de moto
• Systèmes d'entraînement pour machines agricoles
• Outils électriques (moteurs compacts à grande vitesse)
• Systèmes de direction et auxiliaires automobiles
• Rouleaux de transport et systèmes d'automatisation industrielle

Il est plus approprié lorsqueles contraintes d'espace empêchent l'utilisation d'ensembles de roulements plus grands.

Caractéristiques de performance en fonctionnement

1. Capacité de charge radiale élevée dans un espace limité

La structure des rouleaux à aiguilles répartit la charge sur une ligne de contact plus large, améliorant ainsi l'efficacité de la charge par rapport aux roulements à billes à contact ponctuel.

2. Rotation stable en service continu

Lorsqu'il est correctement lubrifié, le roulement maintient un mouvement stable lors de longs cycles de fonctionnement avec des vibrations réduites.

3. Intégration structurelle compacte

La fine bague extérieure permet un ajustement direct dans les alésages du boîtier, réduisant ainsi le besoin de boîtiers de roulement supplémentaires dans les assemblages compacts.

Fabrication et contrôle qualité

Pour garantir la cohérence des lots pour les applications OEM, la production comprend :

• Contrôle dimensionnel de la géométrie de la bague extérieure
• Mesure du diamètre et de la rondeur des rouleaux
• Contrôle du jeu radial avant montage
• Essais de dureté des surfaces des chemins de roulement
• Contrôles du bruit de fonctionnement et des vibrations par échantillonnage

Pour les applications industrielles nécessitant une plus grande stabilité, des options de qualité EMQ sont disponibles avec un contrôle plus strict du bruit et de la finition de surface.

Exigences d'installation et d'application

Les performances des roulements dépendent fortement des conditions d’installation. Les facteurs suivants affectent directement la durée de vie :

• Précision des tolérances dimensionnelles de l'arbre et du boîtier
• Force d'ajustement correcte lors de l'installation
• Lubrification adéquate (stabilité du film de graisse ou d'huile)
• Évitement des désalignements lors du montage
• Limiter les charges d'impact axiales anormales

Dans les applications réelles, le désalignement et la lubrification insuffisante sont les causes les plus courantes de défaillance prématurée plutôt que les défauts de matériaux.

Comparaison avec les roulements à billes standard

Dans les systèmes de transmission compacts :

Capacité de fabrication OEM

BMT Bearings soutient les clients industriels exigeant une production de masse stable avec des spécifications cohérentes.

Les services OEM incluent :

• Personnalisation de taille non standard
• Marquage de surface (laser ou estampage)
• Personnalisation de l'emballage pour les exigences d'exportation
• Sélection du type de graisse en fonction de l'environnement d'exploitation
• Confirmation des dessins techniques avant la production
• Traçabilité des lots pour le contrôle qualité industriel

La capacité de production et les systèmes d’inspection sont conçus pour assurer la cohérence de l’approvisionnement à long terme dans les commandes OEM répétitives.

Utilisation pratique

Pour une durée de vie améliorée dans des environnements d’exploitation réels :

• Faire correspondre la dureté de l'arbre aux spécifications du roulement
• Assurer une tolérance d'alésage du boîtier correcte pour la conception à ajustement serré
• Utiliser des intervalles de lubrification appropriés en fonction de la vitesse/charge
• Évitez les charges d'impact pendant l'installation
• Maintenir la propreté dans l'environnement d'assemblage

Une installation et une lubrification appropriées ont un impact plus important sur la durée de vie des roulements que les seules différences de matériaux.

Les roulements à aiguilles à coupelle étirée sont conçus poursystèmes mécaniques compacts nécessitant une capacité de charge radiale élevée et des performances de rotation stables. Leur structure à paroi mince permet une utilisation efficace de l'espace, tandis que la géométrie des aiguilles améliore la répartition de la charge dans les environnements de fonctionnement continu.
