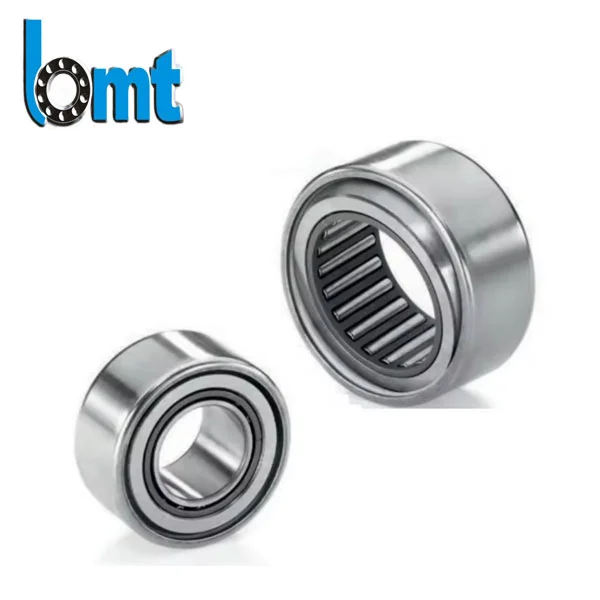

Alignement des roulements à aiguilles

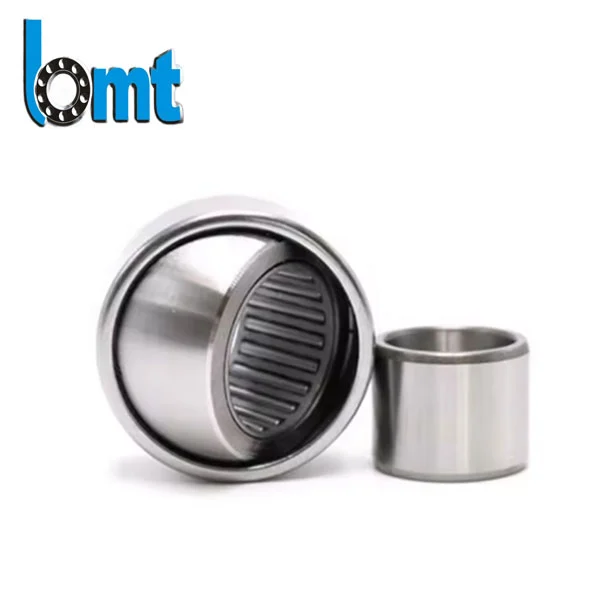

En tant que fabricant fiable de roulements à aiguilles à alignement en Chine, BMT a conçu ces roulements pour s'attaquer de front au désalignement des arbres. La conception du rouleau à aiguilles + de la bague extérieure d'alignement est parfaite pour les machines textiles, les convoyeurs et tout équipement sujet au désalignement de l'arbre : dites adieu aux maux de tête d'alignement !
Spécifications du produit
| Désignation | Diamètre d'alésage (mm) | Alésage du rouleau à aiguilles (mm) | Diamètre extérieur (mm) | Largeur (mm) | Capacité de charge dynamique (kN) | Vitesse limite (r/min) |
| PNA 17/35 | 17 | - | 35 | 16 | 13.2 | 22 000 |
| PNA 25/47 | 25 | - | 47 | 20 | 22.9 | 15 000 |
| PNA 30/52 | 30 | - | 52 | 20 | 24.6 | 13 000 |
| RPNA 15/28 | - | 15 | 28 | 12 | 7.37 | 28 000 |
| RPNA20/35 | - | 20 | 35 | 16 | 13.2 | 22 000 |
| PNA 22/44 | 22 | - | 44 | 20 | 22 | 16 000 |
| PNA 35/55 | 35 | - | 55 | 20 | 26.4 | 11 000 |
| PNA 40/62 | 40 | - | 62 | 20 | 27.5 | 10 000 |
| RPNA 25/42 | - | 25 | 42 | 20 | 19 | 18 000 |
| RPNA 30/47 | - | 30 | 47 | 20 | 22.9 | 15 000 |
| PNA 20/42 | 20 | - | 42 | 20 | 19 | 18 000 |
| RPNA 35/52 | - | 35 | 52 | 20 | 24.6 | 13 000 |
| RPNA 40/55 | - | 40 | 55 | 20 | 26.4 | 11 000 |
| RPNA 45/62 | - | 45 | 62 | 20 | 27.5 | 10 000 |
| PNA 12/28 | 12 | - | 28 | 12 | 7.37 | 28 000 |
| PNA 15/32 | 15 | - | 32 | 16 | 12.8 | 24 000 |
| RPNA 18/32 | - | 18 | 32 | 16 | 12.8 | 24 000 |
Paramètres techniques
| Modèles typiques de roulements à aiguilles à alignement | |||
| Désignation | Dimensions (mm) | Charges nominales de base (kN) | Scénarios d'application |

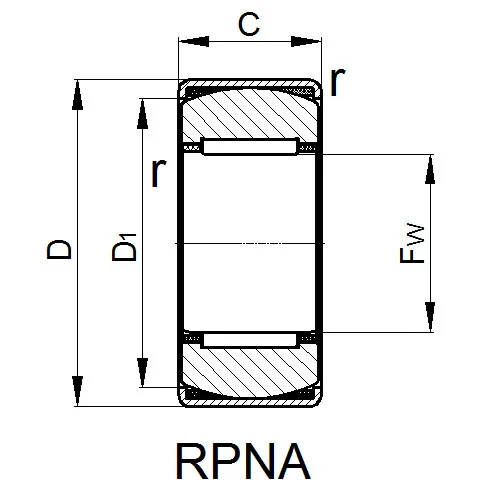

| RPNA 15/28 | Fw=15, D=28, C=12±0,5, D1=24,5, r min.=0,8 | dyn. Cr=6,9, stat. Cor=7,9 | Petites boîtes de vitesses, pompes |
| RPNA 18/32 | Fw=18, D=32, C=16±0,5, D1=27, r min.=1,8 | dyn. Cr=12,5, stat. Cor=16,2 | Machines textiles, convoyeurs |
| RPNA20/35 | Fw=20, D=35, C=16±0,5, D1=30,5, r min.=2,8 | dyn. Cr=13, stat. Cor=17,5 | Matériel agricole |
| RPNA 25/42 | Fw=25, D=42, C=20±0,5, D1=36,5, r min.=3,8 | dyn. Cr=18,8, stat. Cor=30,5 | Machines-outils, compresseurs |
| RPNA28/44 | Fw=28, D=44, C=20±0,5, D1=38,5, r min.=4,8 | dyn. Cr=22, stat. Cor=34 | Presses à imprimer |
| RPNA 30/47 | Fw=30, D=47, C=20±0,5, D1=42, r min.=5,8 | dyn. Cr=22,6, stat. Cor=36 | Ventilateurs, soufflantes |
| RPNA 35/52 | Fw=35, D=52, C=20±0,5, D1=47,5, r min.=6,8 | dyn. Cr=24,3, stat. Cor=41,5 | Engins de chantier |
| RPNA 40/55 | Fw=40, D=55, C=20±0,5, D1=50,5, r min.=7,8 | dyn. Cr=26, stat. Cor=47 | Systèmes de manutention |
| RPNA 45/62 | Fw=45, D=62, C=20±0,5, D1=58, r min.=8,8 | dyn. Cr=27,5, stat. Cor=53 | Convoyeurs robustes |

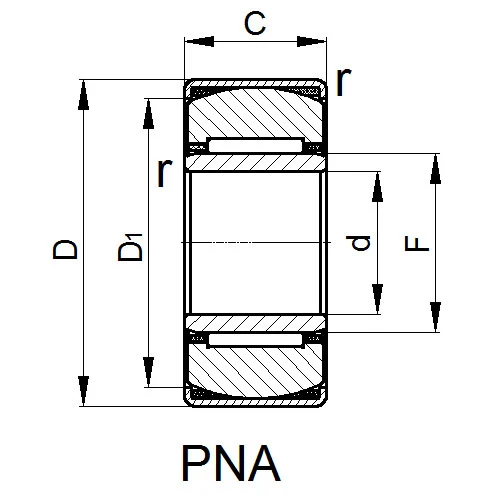

| PNA 12/28 | d=12, F=15, D=28, C=12±0,5, B=12, D1=24,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=6,9, stat. Cor=7,9 | Petits moteurs, outils de précision |
| PNA 15/32 | d=15, F=18, D=32, C=16±0,5, B=16, D1=27, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=12,5, stat. Cor=16,2 | Broches textiles |
| PNA 17/35 | d=17, F=20, D=35, C=16±0,5, B=16, D1=30,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=13, stat. Cor=17,5 | Machines d'emballage |
| PNA 20/42 | d=20, F=25, D=42, C=20±0,5, B=20, D1=36,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=18,8, stat. Cor=30,5 | Accessoires automobiles |
| PNA 22/44 | d=22, F=28, D=44, C=20±0,5, B=20, D1=38,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22, stat. Cor=34 | Pompes hydrauliques |
| PNA 25/47 | d=25, F=30, D=47, C=20±0,5, B=20, D1=42, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=22,6, stat. Cor=36 | Outils pneumatiques |
| PNA 30/52 | d=30, F=35, D=52, C=20±0,5, B=20, D1=47,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=24,3, stat. Cor=41,5 | Équipement minier |
| PNA 35/55 | d=35, F=40, D=55, C=20±0,5, B=20, D1=50,5, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=26, stat. Cor=47 | Systèmes auxiliaires marins |
| PNA 40/62 | d=40, F=45, D=62, C=20±0,5, B=20, D1=58, r min.=0,8, r1 min.=0,3, s min.=0,5 | dyn. Cr=27,5, stat. Cor=53 | Mélangeurs industriels |
Pourquoi ce roulement se démarque-t-il ?
• Magie auto-ajustable : la bague extérieure sphérique corrige automatiquement jusqu'à 3° de désalignement de l'arbre. Même si l'installation est incorrecte ou si les vibrations provoquent le déplacement de l'arbre, les roulements à aiguilles d'alignement resteront de niveau, éliminant ainsi le besoin de temps d'arrêt pour le réalignement.
• Robuste et durable : fabriqué en acier GCr15 trempé à HRC 60-64, avec chemins de roulement polis. Une usine textile utilisant notre modèle PNA 25/47 a prolongé le cycle de remplacement à une fois par an, réduisant ainsi considérablement les coûts de maintenance. Après qu'une usine textile ait utilisé notre modèle PNA 25/47, elle a prolongé le cycle de remplacement à une fois par an, réduisant ainsi considérablement les coûts de maintenance.
Comment garantissons-nous la qualité ?
1. Inspection stricte des matériaux : nous testons la dureté de chaque acier. S'il descend en dessous de HRC 60, nous le rejetons immédiatement.
2. Usinage de précision : avec les meuleuses CNC, nous maintenons la rondeur du chemin de roulement à 0,003 mm, soit à peine 1/20 de la largeur d'un cheveu humain.
3. Tests 100 % en usine : chaque roulement sera testé en fonctionnant sous 120 % de sa charge nominale pendant 48 heures ; les roulements dont les vibrations dépassent 1,5 mm/s seront mis au rebut.
Conseils d'installation et d'entretien
• Gardez-le à proximité : Même si les roulements à aiguilles sont auto-alignants, utilisez un niveau pour aligner les roulements à 3° près afin de maximiser leur durée de vie.
• Lubrifier à temps : Il est nécessaire de réappliquer de la graisse lubrifiante toutes les 1 000 heures, et de la graisse lubrifiante haute température doit être utilisée pendant les opérations estivales.
• Écoutez et ressentez : Lorsqu'un bruit anormal ou une surchauffe se produit, cela indique probablement que les roulements sont surchargés ou excessivement mal alignés. Veuillez arrêter immédiatement la machine pour inspection.
Prêt à découvrir nos roulements à aiguilles à alignement ? Contactez-nous pour des échantillons ou indiquez-nous les détails de votre appareil. Nous vous recommanderons le modèle le plus adapté, ce qui fera du mauvais alignement de l'arbre une chose du passé !
