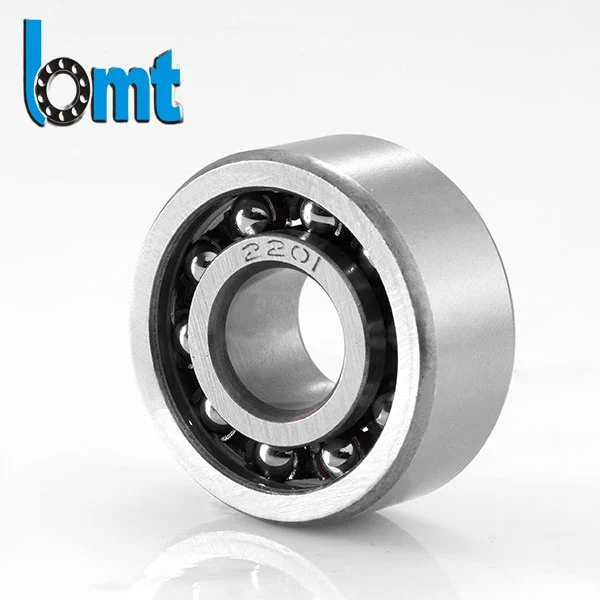

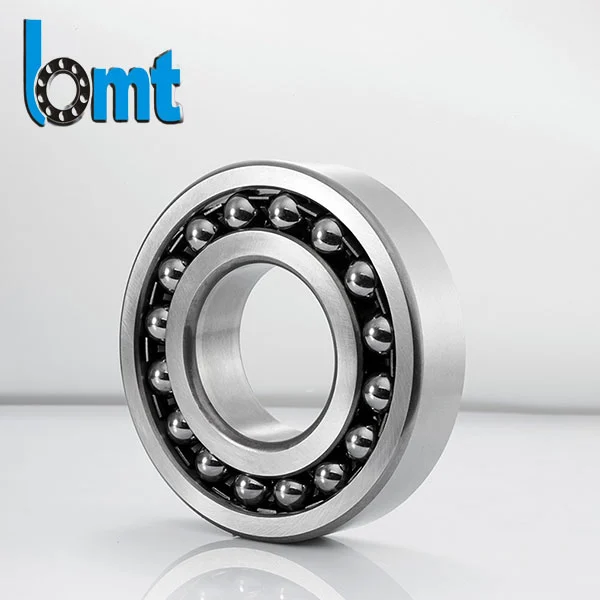

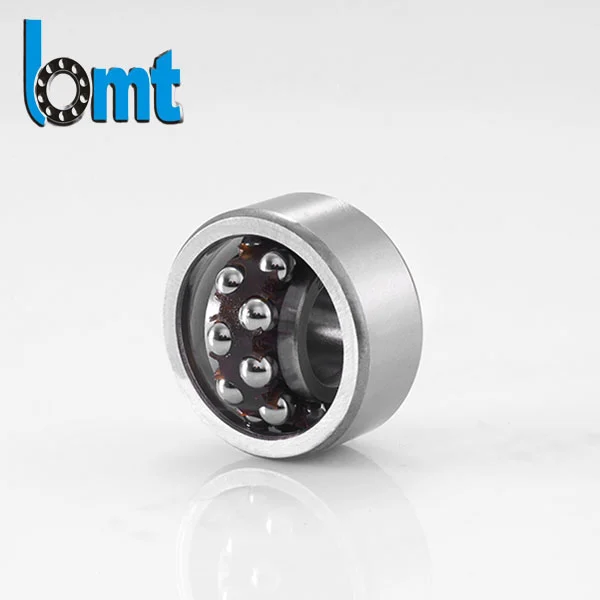

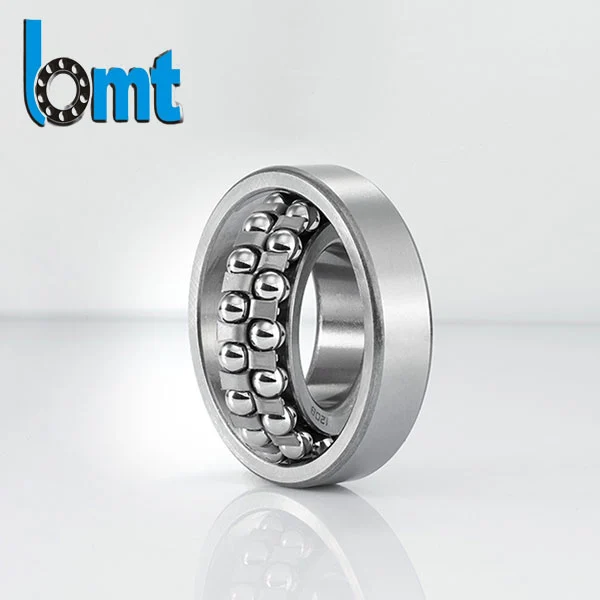

Roulements à billes à auto-alignement série 2200
Les roulements à billes à auto-alignement de la série 2200 conviennent aux applications industrielles exigeantes où le désalignement de l'arbre, les écarts d'installation et les vibrations sont inévitables. Construits sur des décennies d'expérience en ingénierie de précision, ces roulements offrent une rotation stable, un faible frottement et une longue durée de vie dans des conditions de fonctionnement réelles. Chaque roulement est fabriqué selon les normes de qualité ISO et IATF strictes et utilise des processus de meulage et d'inspection automatisés pour garantir la précision dimensionnelle et la stabilité des performances.
Dans les équipements industriels réels, un alignement parfait est rare. La déflexion de l'arbre, la tolérance d'installation et les vibrations structurelles sont des défis courants qui affectent directement la durée de vie des roulements.
Les roulements à billes à auto-alignement de la série 2200 de BMT Bearings sont développés précisément pour ces conditions de travail, offrant une rotation stable même lorsque l'alignement n'est pas idéal.
Paramètres techniques
| Modèle de roulement | Dimensions (mm) | Charges nominales de base (kN) | Vitesse limite (tr/min) | Poids | Charge statique | ||||
| d | D | B | Cr | Cor | Graisse | Huile | (kg) | Co (kN) | |
| 2200 | 10 | 30 | 14 | 8.69 | 4.94 | 16 000 | 22 000 | 0.045 | 5.1 |
| 2201 | 12 | 32 | 14 | 8.84 | 5.23 | 15 000 | 20 000 | 0.05 | 5.5 |
| 2202 | 15 | 35 | 14 | 9.88 | 6.37 | 14 000 | 19 000 | 0.06 | 6.2 |
| 2203 | 17 | 40 | 16 | 13.87 | 9.03 | 13 000 | 18 000 | 0.085 | 8.5 |
| 2204 | 20 | 47 | 18 | 17.1 | 12.07 | 12 000 | 16 000 | 0.13 | 11.2 |
| 2205 | 25 | 52 | 18 | 18.34 | 13.87 | 11 000 | 15 000 | 0.15 | 12.5 |
| 2206 | 30 | 62 | 20 | 24.7 | 19.76 | 10 000 | 14 000 | 0.22 | 17.5 |
| 2207 | 35 | 72 | 23 | 30.4 | 24.7 | 9 500 | 13 000 | 0.32 | 22 |
| 2208 | 40 | 80 | 23 | 32.3 | 28.5 | 9 000 | 12 000 | 0.42 | 25 |
| 2209 | 45 | 85 | 23 | 34.2 | 31.83 | 8 500 | 11 000 | 0.48 | 28 |
| 2210 | 50 | 90 | 23 | 35.63 | 34.68 | 8 000 | 10 000 | 0.55 | 30 |
| 2211 | 55 | 100 | 25 | 34.68 | 40.85 | 7 500 | 9 500 | 0.72 | 32.5 |
| 2212 | 60 | 110 | 28 | 54.15 | 55.58 | 7 000 | 9 000 | 0.9 | 45 |
| 2213 | 65 | 120 | 31 | 63.65 | 63.65 | 6 700 | 8 500 | 1.1 | 52 |
| 2214 | 70 | 125 | 31 | 66.03 | 69.83 | 6 300 | 8 000 | 1.2 | 55 |
| 2215 | 75 | 130 | 31 | 69.83 | 76 | 6 000 | 7 500 | 1.3 | 58 |
| 2216 | 80 | 140 | 33 | 76 | 85.5 | 5 600 | 7 000 | 1.55 | 62 |
| 2217 | 85 | 150 | 36 | 88.35 | 100.7 | 5 300 | 6 700 | 1.9 | 70 |
| 2218 | 90 | 160 | 40 | 106.4 | 115.9 | 5 000 | 6 300 | 2.3 | 80 |
| 2219 | 95 | 170 | 43 | 118 | 130 | 4 800 | 6 000 | 2.7 | 88 |
| 2220 | 100 | 180 | 46 | 130 | 145 | 4 500 | 5 600 | 3.2 | 95 |
| 2222 | 110 | 200 | 53 | 158 | 175 | 4 200 | 5 300 | 4.5 | 115 |
| 2224 | 120 | 215 | 58 | 185 | 205 | 3 800 | 5 000 | 5.8 | 135 |
| 2226 | 130 | 230 | 64 | 215 | 240 | 3 600 | 4 800 | 7.2 | 155 |
| 2228 | 140 | 250 | 68 | 245 | 275 | 3 400 | 4 500 | 9 | 175 |
| 2230 | 150 | 270 | 73 | 280 | 315 | 3 200 | 4 200 | 11.5 | 200 |
Pour des exigences d’application spécifiques ou des solutions personnalisées, veuillez contacter notre équipe d’assistance technique.
Concept d'ingénierie
Cette série adopte unstructure à billes à double rangée avec chemin de roulement extérieur sphérique, permettant à l'ensemble intérieur de s'ajuster automatiquement dans une plage d'angle limitée.
Au lieu de résister au désalignement, le roulement est conçu pourl'absorber et le compenser, réduisant les contraintes internes et améliorant la stabilité mécanique.
Cela en fait une solution pratique pour les équipements fonctionnant sous une charge continue et des conditions d'installation variables.
Caractéristiques de performances
Comportement d'auto-alignement flexible
Le roulement s'ajuste automatiquement aux écarts angulaires entre l'arbre et le boîtier, contribuant ainsi à réduire les charges sur les bords et l'usure prématurée.
Fonctionnement stable sous charge
La géométrie interne optimisée prend en charge une répartition cohérente de la charge radiale, garantissant des performances stables même dans des conditions de vibrations ou d'impacts.
Bruit réduit pendant la rotation
Les processus de meulage de précision et d'assemblage contrôlé aident à maintenir des performances de roulement fluides, ce qui le rend adapté aux applications sensibles au bruit.
Durée de vie plus longue
Les processus améliorés de traitement thermique et de finition de surface réduisent la friction et l'usure, prolongeant ainsi la durée de vie des systèmes à fonctionnement continu.
Compatibilité industrielle
La structure est compatible avec une large gamme de boîtiers industriels standards, ce qui simplifie l'intégration dans les conceptions d'équipements existantes.
Capacité de fabrication
Chez BMT Bearings, la production est soutenue par des systèmes d'usinage et d'inspection automatisés sur plusieurs bases de fabrication.
Les principaux contrôles de processus comprennent :
- Vérification des matériaux en acier pour roulements
- Suivi de la cohérence du traitement thermique
- Contrôle de meulage de précision du chemin de roulement
- Inspection dynamique du bruit et des vibrations
- Contrôle dimensionnel final avant emballage
Chaque étape est conçue pour garantir une qualité reproductible pour un approvisionnement à l’échelle industrielle.
Applications typiques
Les roulements à billes à auto-alignement de la série 2200 sont couramment utilisés dans :
- Systèmes de moteurs et de générateurs
- Machines de production textile
- Matériel agricole
- Unités de convoyage et de transmission
- Systèmes de pompes et de fluides
- Équipements d'automatisation mécanique générale
Ces applications partagent une exigence commune :fonctionnement fiable dans des conditions d’alignement imparfaites.
Avantages de l'offre
BMT Bearings soutient les achats industriels mondiaux avec :
- Personnalisation de la taille OEM
- Sélection de dégagement flexible
- Solutions de marque et d'emballage
- Capacité de production de masse stable
- Accompagnement logistique orienté export
Cela permet aux clients d'intégrer les roulements directement dans leurs gammes de produits ou leurs systèmes de distribution.
Démarche Qualité
La qualité est contrôlée par un système axé sur les processus plutôt que par la seule inspection finale.
De la sélection des matières premières à l'assemblage final, chaque étape suit des paramètres d'ingénierie standardisés pour garantir la cohérence entre les lots de production.
Le but est simple :des performances stables dans chaque expédition, pas seulement des échantillons.
Emballage et préparation à l'exportation
Pour garantir une livraison internationale en toute sécurité, nous fournissons :
- Traitement anti-corrosion
- Options d'emballage scellées pour un stockage prolongé
- Prise en charge de l'étiquetage OEM et des codes-barres
- Cartons renforcés et expédition palettisée
Cela permet de réduire les risques lors du transport et du stockage sur de longues distances.
Aperçu des applications
Par rapport aux roulements rigides standard, la série 2200 est particulièrement adaptée dans les cas suivants :
- L'alignement de l'installation ne peut pas être strictement contrôlé
- L'équipement fonctionne sous vibration ou déformation
- Les intervalles de maintenance devraient être longs
- La stabilité du système est plus importante qu’une précision extrême
Contacter les roulements BMT
Si vous recherchez des roulements à rotule sur billes pour la production industrielle, l'assemblage OEM ou l'approvisionnement en gros, BMT Bearings offre une capacité de fabrication constante et un support d'approvisionnement à long terme adapté aux besoins industriels mondiaux.
