Roulements à billes à auto-alignement série 1300
BMT Bearings fournit des roulements à billes à auto-alignement de la série 1300 conçus pour les applications où le désalignement de l'arbre, la déviation d'installation ou la déflexion du boîtier ne peuvent pas être complètement éliminés. Ces roulements sont largement utilisés dans les moteurs électriques, les pompes, les équipements agricoles et les machines industrielles légères qui nécessitent une rotation stable et une fréquence de maintenance réduite.
Nous prenons en charge la personnalisation OEM, l’approvisionnement industriel en vrac et les solutions d’emballage d’exportation pour les distributeurs et les fabricants d’équipements.
Nous prenons en charge la personnalisation OEM, l’approvisionnement industriel en vrac et les solutions d’emballage d’exportation pour les distributeurs et les fabricants d’équipements.

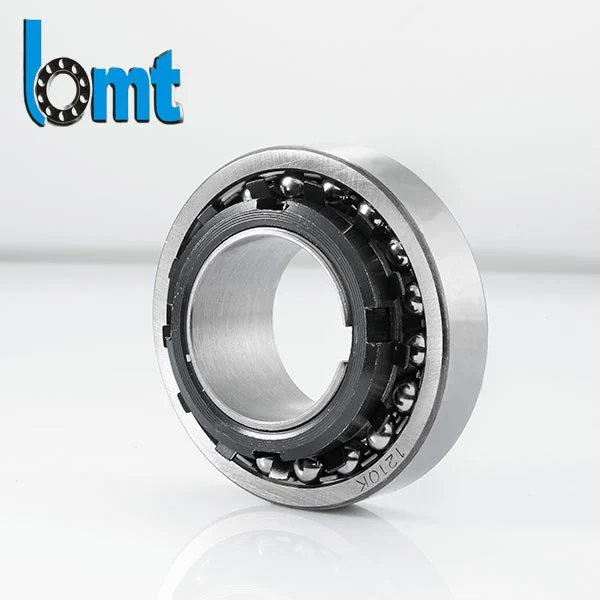

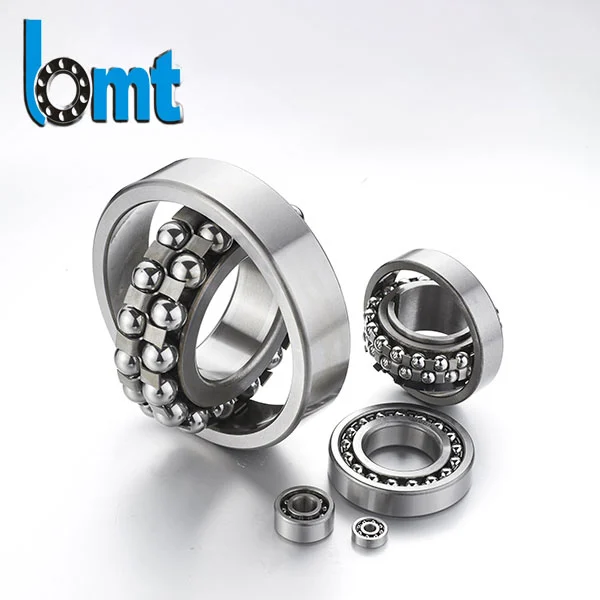

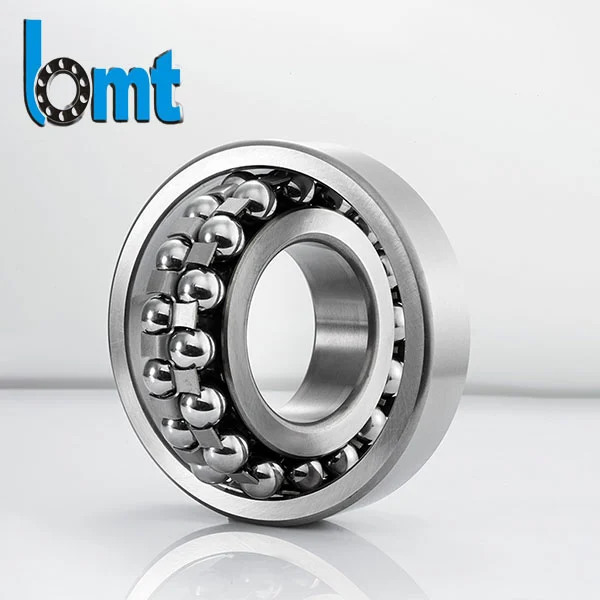

Le roulement à billes à auto-alignement de la série 1300 est doté d'un chemin de roulement extérieur sphérique et d'une structure de billes à deux rangées, permettant à la bague intérieure d'ajuster le désalignement angulaire pendant le fonctionnement.
Cette conception permet de réduire les charges sur les bords et les contraintes anormales causées par des erreurs d'installation ou la déflexion de l'arbre. Dans des applications pratiques telles que les systèmes moteurs ou les ensembles pompes, cela permet de maintenir une rotation plus douce et des conditions de fonctionnement plus stables.
Chaque roulement est fabriqué à partir d'acier à roulements au chrome à haute teneur en carbone (généralement GCr15 ou matériaux équivalents selon les spécifications) et traité par traitement thermique, meulage de précision et lignes d'assemblage automatiques.
Paramètres techniques
| Modèle de roulement | Dimensions (mm) | Charges nominales de base (kN) | Vitesse limite (tr/min) | Poids | ||||
| d | D | B | Cr | Cor | Graisse | Huile | (kg) | |
| 1300 | 10 | 35 | 11 | 7.2 | 3.1 | 16 000 | 22 000 | 0.06 |
| 1301 | 12 | 37 | 12 | 8.1 | 3.6 | 15 000 | 20 000 | 0.07 |
| 1302 | 15 | 42 | 13 | 9.56 | 4.5 | 14 000 | 19 000 | 0.095 |
| 1303 | 17 | 47 | 14 | 11.2 | 5.8 | 13 000 | 18 000 | 0.125 |
| 1304 | 20 | 52 | 15 | 12.8 | 6.65 | 12 000 | 16 000 | 0.165 |
| 1305 | 25 | 62 | 17 | 17.5 | 9.8 | 10 000 | 14 000 | 0.26 |
| 1306 | 30 | 72 | 19 | 22 | 13.5 | 9 000 | 12 000 | 0.38 |
| 1307 | 35 | 80 | 21 | 26.5 | 17.5 | 8 500 | 11 000 | 0.52 |
| 1308 | 40 | 90 | 23 | 32 | 21.8 | 8 000 | 10 000 | 0.72 |
| 1309 | 45 | 100 | 25 | 38.5 | 27.5 | 7 200 | 9 500 | 0.95 |
| 1310 | 50 | 110 | 27 | 45 | 33.2 | 6 700 | 9 000 | 1.25 |
| 1311 | 55 | 120 | 29 | 52.5 | 40.5 | 6 300 | 8 500 | 1.6 |
| 1312 | 60 | 130 | 31 | 58 | 46.5 | 6 000 | 8 000 | 1.95 |
| 1313 | 65 | 140 | 33 | 65.5 | 54 | 5 600 | 7 500 | 2.35 |
| 1314 | 70 | 150 | 35 | 72 | 61 | 5 300 | 7 000 | 2.85 |
| 1315 | 75 | 160 | 37 | 80.5 | 70.5 | 5 000 | 6 700 | 3.4 |
| 1316 | 80 | 170 | 39 | 88 | 78 | 4 800 | 6 300 | 4 |
| 1317 | 85 | 180 | 41 | 96.5 | 88 | 4 500 | 6 000 | 4.65 |
| 1318 | 90 | 190 | 43 | 105 | 98.5 | 4 200 | 5 600 | 5.35 |
| 1319 | 95 | 200 | 45 | 115 | 110 | 4 000 | 5 300 | 6.15 |
| 1320 | 100 | 215 | 47 | 128 | 125 | 3 800 | 5 000 | 7.2 |
| 1321 | 105 | 225 | 49 | 138 | 138 | 3 600 | 4 800 | 8.3 |
| 1322 | 110 | 240 | 50 | 152 | 155 | 3 400 | 4 500 | 9.8 |
| 1324 | 120 | 260 | 55 | 175 | 185 | 3 200 | 4 200 | 12.5 |
| 1326 | 130 | 280 | 58 | 198 | 215 | 3 000 | 4 000 | 15.2 |
| 1328 | 140 | 300 | 62 | 225 | 250 | 2 800 | 3 600 | 18.5 |
| 1330 | 150 | 320 | 65 | 248 | 285 | 2 600 | 3 400 | 22 |
Pour des exigences d’application spécifiques ou des solutions personnalisées, veuillez contacter notre équipe d’assistance technique.
Caractéristiques d'ingénierie
1. Structure auto-alignante pour la tolérance d'installation
La conception du chemin de roulement sphérique permet un réglage angulaire limité entre l'arbre et le boîtier. Cela réduit l’impact des erreurs d’alignement fréquemment rencontrées dans les installations sur le terrain.
2. Performances de fonctionnement stables sous vibration
La structure à deux rangées répartit la charge plus uniformément, améliorant ainsi la stabilité des équipements exposés aux vibrations tels que les pompes, les convoyeurs et les machines agricoles.
3. Faible friction et élévation de température contrôlée
Les chemins de roulement rectifiés avec précision et le jeu interne contrôlé aident à réduire les pertes par friction, favorisant ainsi un comportement thermique plus stable pendant un fonctionnement continu.
4. Convient aux applications à service continu
La conception des roulements prend en charge les conditions de fonctionnement de longue durée dans les moteurs et les entraînements industriels où les temps d'arrêt sont coûteux et les intervalles de maintenance sont prolongés.
5. Contrôle cohérent du processus de fabrication
La production suit les systèmes de gestion de la qualité ISO 9001 et IATF 16949, couvrant l'inspection des matériaux, le contrôle dimensionnel et la vérification de l'assemblage final.

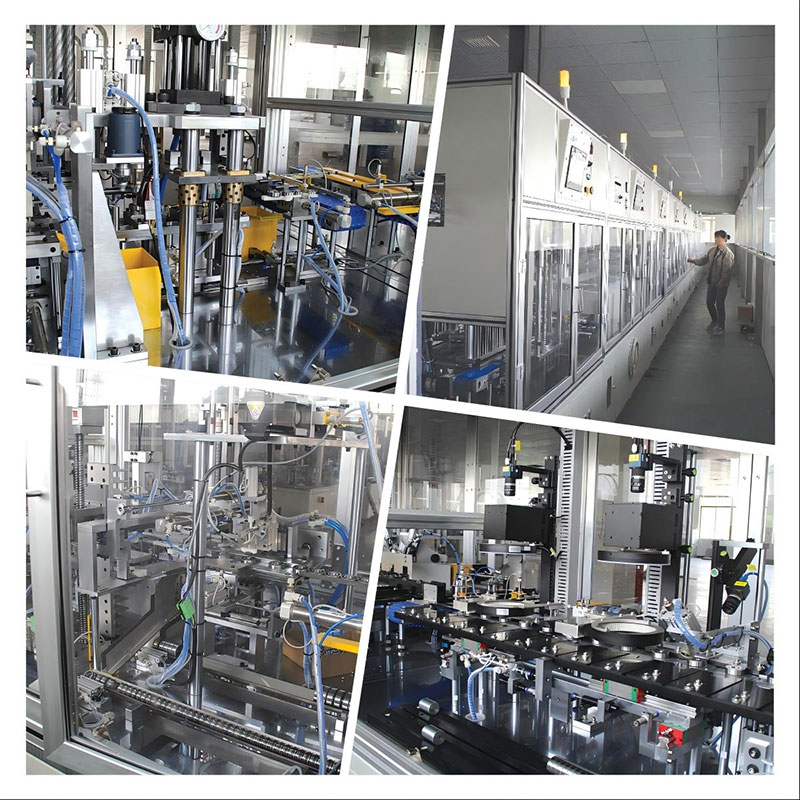

Capacité de fabrication technique
BMT Bearings produit des roulements à billes à auto-alignement de la série 1300 selon un processus standardisé qui comprend :
- Tests spectraux des matières premières avant production
- Traitement thermique avec objectifs de dureté contrôlés
- Rectification CNC des chemins de roulement intérieurs et extérieurs
- Assemblage automatique avec précharge/jeu contrôlé
- Inspection à 100 % des dimensions clés avant l'emballage
Les éléments d’inspection comprennent généralement :
- Vérifications des tolérances du diamètre d'alésage et du diamètre extérieur
- Mesure du jeu interne radial
- Contrôle du bruit et des vibrations (tests par lots aléatoires ou inspection complète en fonction du niveau de commande)
- Vérification de l’état de surface et de la dureté
Applications typiques
Les roulements à billes à auto-alignement de la série 1300 sont couramment utilisés dans :
- Moteurs électriques (types industriels et domestiques)
- Pompes à eau et systèmes d'irrigation
- Machinerie agricole (p. ex. moissonneuses, équipement de transformation)
- Systèmes de ventilation et de refroidissement
- Équipements légers de convoyage et de transmission
- Mécanismes auxiliaires automobiles
Ces applications impliquent souvent un désalignement ou une déflexion structurelle pendant le fonctionnement, ce qui rend la capacité d'auto-alignement essentielle pour des performances stables.
Ce qui intéresse généralement les clients
Désalignement lors de l'installation
→ La bague extérieure sphérique compense la déviation angulaire, réduisant ainsi la contrainte sur l'arbre.
Bruit des roulements dans les applications moteurs
→ Le meulage de précision et le jeu contrôlé contribuent à réduire les sources de vibrations anormales.
Durée de vie courte sous charge continue
→ L'acier traité thermiquement et la géométrie interne optimisée améliorent la résistance à la fatigue.
Qualité instable entre les lots
→ Des lignes de production et des procédures d'inspection standardisées garantissent un contrôle dimensionnel reproductible.
Système de contrôle de qualité
Chaque lot de production est géré selon un système qualité traçable, comprenant :
- Dossiers d'inspection des matériaux entrants
- Surveillance dimensionnelle en cours de processus
- Rapport d'inspection final avant expédition
- Etiquetage de traçabilité des lots pour les commandes export
Cela permet aux clients industriels de vérifier la cohérence des commandes répétées.
Options d'approvisionnement et de personnalisation
Nous soutenons :
- Marque et emballage OEM
- Dédouanement (C2, C3 ou exigences définies par le client)
- Ajustement des matériaux et de la dureté pour des environnements spécifiques
- Emballages d'exportation en vrac pour les distributeurs
Pourquoi les roulements BMT
BMT Bearings se concentre sur l’approvisionnement industriel à long terme plutôt que sur les ventes ponctuelles. Notre système de production est conçu pour un contrôle dimensionnel cohérent, des délais de livraison stables et une qualité de fabrication reproductible pour la coopération au niveau des OEM et des distributeurs.
